Kit-uri de dezvoltare / evaluare cu semiconductoare

30 APRILIE 2015

Kit-urile reprezintă modalitatea cea mai rapidă de a vă convinge de utilitatea unui anumit circuit, de a-l pune în funcţiune şi de a vă crea propria aplicaţie particularizată.
Majoritatea producătorilor de dispozitive semiconductoare lansează pe piaţă şi kit-uri de dezvoltare / evaluare ce eviden­ţiază particularităţile soluţiilor propuse de ei. Astfel, puteţi realiza cele mai bune aplicații electronice cu cele mai noi kit-uri de dezvoltare ce vă sunt oferite de Aurocon COMPEC. Categoriile de kit-uri includ: kit-uri de dezvoltare analogică; kit-uri de dezvoltare de tip ceas şi temporizare; kit-uri de dezvoltare grafică; kit-uri de dezvoltare interfeţe, kit-uri de dezvoltare memorii; kit-uri de dezvoltare management ener­getic; kit-uri de dezvoltare cu procesoare şi microcontrolere; kit-uri de dezvoltare logică programabilă; kit-uri de dezvoltare aplicaţii de radio frecvenţă. Dacă în numărul trecut v-au fost prezentate unele dintre noile kit-uri de dezvoltare cu micro­controlere, acum vă sunt prezentate selectiv câteva noi kit-uri de evaluare pentru alte categorii de dispozitive semiconductoare.

Autor: Bogdan Grămescu

ADS1118 – kit de evaluare pentru măsurarea temperaturii

• Status RoHS: Conform
• Nr. stoc RS: 842-6980
• Cod de producător: 430BOOST-ADS1118

Pachetul 430BOOST-ADS1118 oferă o soluţie rapidă şi economică de eva­luare şi dezvoltare cu ADS1118 a unor aplicaţii ce utilizează termocupluri tip K. Pachetul este distribuit cu firmware preîncărcat pentru dispozitivul MSP430G2553.
Temperatura curentă indicată în °C sau °F
Afişarea unui prag de temperatură programabil
Temporizator programabil
Canal de intrare opţional
Comunicaţie UART opţională

Placă de evaluare Si57x/598/599

• Status RoHS: Conform
• Nr. stoc RS: 795-6770
• Cod de producător: Si5XX-PROG-EVB

Placa de circuit Si5XX-PROG-EVB de la Silicon Laboratories permite evalua­rea circuitelor oscilatoare programabile I2C la orice frecvenţă / circuitelor oscilatoare pentru controlul tensiunii Si514; Si570; Si571; Si598 şi Si599.
• Kit-ul conţine hardware, software şi driver-ul EVB (USBXpress®)
• Frecvenţe suportate: de la 100 kHz la 1417MHz
• Stabilizator de tensiune VDD reglabil 1,8; 2,5 sau 3,3 V
• Comunicaţie I2C
• Port de intrare a controlului tensiunii (Si571/Si599)

Placă de evaluare pentru senzorul de impact ADIS16228

• Status RoHS: Conform
• Nr. stoc RS: 831-6296
• Cod de producător: ADIS16240/PCBZ

Dispozitivul pune în evidenţă posibilităţile de utilizare ale senzorului de impact ADIS 16228. Printre aplicaţiile ce pot fi dezvoltate cu ajutorul plăcii de evaluare de tip senzorial pot fi menţionate detecţia la cădere sau impact, monitorizarea stării unor echipamente.
• Accelerometru digital cu 3 axe, ±19g
• Înregistrator programabil de evenimente
• Operare de joasă putere, curent de mod aşteptare: 100μA
• Funcţie de activare şi înregistrare
• Memorare a acceleraţiei de vârf
• Ceas de timp real
• Senzor de temperatură integrat
• Sursă de tensiune între 2,4V şi 3,6V

Placă de evaluare pentru convertorul analog/digital AD7091R-4

• Status RoHS: Conform
• Nr. stoc RS: 836-8711
• Cod de producător: EVAL-AD7091R-4SDZ

Plăcile de evaluare de la Analog Devices: EVAL-AD7091R-2SDZ, EVAL-AD7091R-4SDZ şi EVAL-AD7091R-8SDZ sunt proiectate astfel încât utilizatorul poate evalua toate funcţionalităţile convertoarelor analog/digitale (CAD) pe 12 biţi AD7091R-2, AD7091R-4 şi AD7091R-8. Plăcile de evaluare pot fi controlate cu ajutorul plăcii EVAL-SDP-CB1Z (762-0207) care permite utilizatorului controlul cu ajutorul unui PC prin intermediul portului USB, utilizând software-ul plăcii SDP.
Kit-ul de evaluare conţine: placa de evaluare, kit-ul de fixare cu şuruburi şi adaptorul de alimentare de la reţea. Componentele de pe placă sunt: amplificator operaţional AD8031, amplificator operaţional dual AD8032, stabilizator liniar LDO ADP3303, referinţă de tensiune REF193 şi conector de control SDP (J13).
Caracteristici: capabilitate de funcţionare independentă, software de analiză şi control disponibil pe website-ul producătorului.

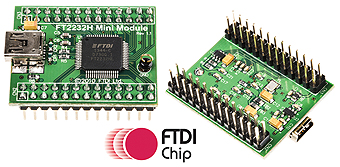

Modul de evaluare FT2232H pentru USB de mare viteză

• Status RoHS: Conform
• Nr. stoc RS: 730-0142
• Cod de producător: FT2232H MINI MODULE

Modulul miniatural FT2232H este o unitate FIFO/ USB-Serial ce utilizează cipul punte cu 2 porturi USB de mare viteză FT2232H. Alături de acesta poate fi utilizat modulul miniatural FT4232H, o unitate de modul miniatural MPSSE/USB-Serial ce utilizează cipul punte cu 4 porturi USB de mare viteză FT4232H USB.
Aceste circuite integrate gestionează semnalele şi protocoalele USB. Ele sunt ideale pentru dezvoltare de aplicaţii cu rol de a demonstra rapid funcţionalitatea adăugării de USB unui proiect existent.

Placă de evaluare pentru generatorul de semnal de ceas AD9516-2 14

• Status RoHS: Conform
• Nr. stoc RS: 832-9551
• Cod de producător: AD9516-2/PCBZ

Plăcile de evaluare AD9516-x/PCBZ de la Analog Devices sunt proiectate pentru evaluarea dispozitivelor AD9516-x. AD9516-x sunt sintetizatoare de ceas PLL cu zgomot foarte redus caracterizate de un VCO integrat, divizoare de ceas, şi până la 14 ieşiri. Dispozitivele AD9516-x dispun de funcţie de menţinere automată şi un circuit de intrare cu referinţă flexibilă ce permite comutarea foarte lină a referinţei de ceas.
AD9516-x/PCBZ este o placă de evaluare compactă ce permite utilizatorilor să evalueze simplu toate caracteristicile dispozitivelor de generare de semnal de ceas AD9516-x. Placa dispune de o conexiune de alimentare simplă bazată pe un adaptor de 6V şi un stabilizator de tensiune on board LDO. Stabilizatorul de tensiune LDO poate fi ocolit simplu pentru a măsura pute­rea. Cu ajutorul unei conexiuni USB la un PC, AD9516-x/PCBZ poate fi utilizat cu un software de evaluare bazat pe Microsoft Windows, acesta dispunând de o interfaţă grafică simplă (GUI). Printre aplicaţiile potrivite plăcii de evaluare AD9516-x/PCBZ pot fi menţionate:
– semnal de ceas pentru convertoare analog/digitale sau digital/analogice de până la 2,9 GHz
– aplicaţii de reţea şi comunicaţii
– echipamente de testare şi măsurare
– staţii de bază şi controlere wireless
– distribuire de semnal de ceas

Kit de evaluare HD FIFO AL460A-13×2 75MHz

• Status RoHS: Conform
• Nr. stoc RS: 749-6644
• Cod de producător: AL460A-13-EVB-A0

Modulul AL460A HD-FIFO este proiectat pentru evaluarea unor aplicaţii cu circuitul integrat AL460A HD-FIFO. El dispune de două cipuri AL460A-7-PBF sau AL460A-13-PBF ce operează în paralel, extinzând lăţimea magistralei la 32 de biţi. Semnalele de control şi cele de date sunt disponibile pe doi conectori cu 50 de pini; un conector este rezervat pentru controlul scrierii şi magistrala de date de intrare; celălalt este pentru controlul citirii şi magistrala de date de ieşire.
Cipul AL460 este proiectat cu o interfaţă directă, reducând eforturile de implementare şi depanare, ajutând clienţii să dezvolte aplicaţii mai rapid şi mai eficient. Această placă este special proiectată şi optimizată pentru a fi integrată cu uşurinţă ca modul add-on în sisteme existente, reducând semnificativ problemele de interfaţare uzuale în eforturile de adaptare între dispozitive din generaţii diferite.
• Densitate de memorie 256Mbit, memorie 8M × 32-biţi FIFO
• Operaţii de citire/scriere secvenţiale sincrone pe 32 biţi cu maximum 150MHz (AL460A-13-EVB-A0), 75MHz (AL460A-7-EVB-A0)
• Viteză maximă de transfer de date 4,8Gbps
• Tensiune de alimentare necesară 3,3V
• Control I/O programabil
• Suportă mod de memorie tampon dublă
• Control selectabil al polarităţii.

Aurocon COMPEC
Bd. Theodor Pallady, Nr. 287, Sector 3, Bucureşti

Tel: 021.304.62.33
Fax: 021.304.62.34
compec@aurocon.ro
www.compec.ro
www.rsromania.com
