CONVERTOARE CC-CC

6 MARTIE 2015

Dispozitive foarte importante prin implicarea lor în majoritatea circuitelor electronice complexe, convertoarele CC-CC sunt convertoare ce transformă energia din curent continuu în curent continuu, dar cu parametri modificaţi. În general, acestea pot funcţiona fără izolare faţă de reţeaua de alimentare sau cu izolare prin utilizarea unui transformator.
Convertoarele curent continuu – curent continuu pot fi de două tipuri principale: convertor coborâtor de tensiune (step-down, buck) şi convertor ridicător de tensiune (step-up, boost). Pornind de la acestea există şi combinaţii sub formă de convertor ridicător-coborâtor (step-down-up, buck-boost); convertor în punte.
Cu mii de produse de ales, gama de convertoare CC-CC oferită de Aurocon COMPEC conține cu siguranță ceea ce aveţi nevoie. Dispunem pe stoc de convertoare CC-CC izolate și neizolate, adaptoare auto pentru alimentare, dispozitive portabile şi stabilizatoare în comutaţie de la mărci renumite, precum: TRACOPOWER, Recom, Murata Power Solutions și multe altele. Proiectul dvs. poate fi realizat cu încredere utilizând produse din întreaga gama RS de CI pentru management energetic. Puteţi accesa Centrul de Electronică pentru cele mai recente informaţii despre uneltele noastre gratuite de proiectare şi despre noile produse.

Autor: Bogdan Grămescu

Convertor CC-CC izolat, 1W / ±5Vcc, ±100mA

• Status RoHS: Conform
• Nr. stoc RS: 815-9914
• Marca: Traco
• Cod de producător: TMV 1205DHI

Seria TMV-HI este o familie de convertoare CC-CC nestabilizate de 1W cu izolaţie I/O foarte ridicată de 5200Vdc. Aceste convertoare sunt capsulate în formatul foarte compact SIP-7. Seria TMV-HI este ideală pentru aplicaţii IGBT. Pinii de ieşire sunt în format standard industrial.

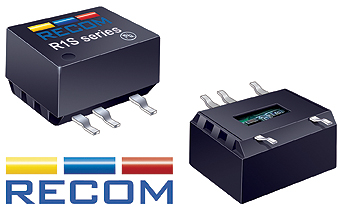

Convertor CC-CC izolat, 1W / 12Vcc, 84mA

• Status RoHS: Conform
• Nr. stoc RS: 830-0052
• Marca: Recom International Power
• Cod de producător: R1S-1212-R

Convertoarele Recom Power R1S şi R1D dispun de un cadru închis şi sunt carac­terizate de un domeniu al temperaturii de operare de la -40°C la +100°C fără reducerea puterii furnizate, iar opţional dispun şi de protecţie la scurt­circuit. Aceste convertoare CC-CC sunt utilizate tipic în aplicaţii de joasă putere de uz general sau industrial, în care este necesar un convertor SMD. Circuitele sunt livrate sub formă de role, cu scopul de a fi utilizate maşini automate de montare. Convertoarele sunt conforme RoHS 6/6 Conform (100% fără plumb), funcţionează la capacitate maximă şi la o temperatură ambientală de 100°C, oferă un randament de 84% şi au integrat un filtru EN55022 clasă A.

MIC33030-AYHJ, convertor CC-CC coborâtor de tensiune, reglabil, 8 MHz, 10-Pini MLF

• Status RoHS: Conform
• Nr. stoc RS: 715-7850
• Marca: Micrel Inc.
• Cod de producător: MIC33030-AYHJ

MIC33030 este un stabilizator sincron coborâtor de tensiune, 8MHz, 400mA, cu un inductor intern şi mod HyperLight Load™. HyperLight Load™ oferă un randament foarte ridicat sub sarcini mici şi un răspuns tranzitoriu foarte rapid perfect potrivit pentru alimentarea cu tensiune a nucleelor procesoarelor. Un avantaj suplimentar al acestei arhitecturi patentate este un riplu de ieşire foarte mic pe întreg domeniul de sarcină cu utilizarea unor condensatoare de ieşire mici. Capsula mică MLF® de 2,5 mm × 2 mm economiseşte spaţiu de placă preţios şi necesită numai două condensatoare externe.

AP3202MTR-G1, convertor coborâtor de tensiune, 2A, reglabil, 3,3 V max., 380 kHz, 8-Pini SOIC

• Status RoHS: Conform
• Nr. stoc RS: 828-7448
• Marca: DiodesZetex
• Cod de producător: AP3202MTR-G1

AP3202 este un convertor CC-CC coborâtor de tensiune, PWM, cu mod curent şi frecvenţă fixă 380kHz, capabil de a comanda o sarcină de 2A cu randament foarte ridicat, cu o stabilizare în linie şi în sarcină excelentă.
Dispozitivele integrează un comutator MOSFET de putere cu canal N cu rezistenţă mică în stare ON. Controlul în mod curent oferă răspuns tranzitoriu rapid şi limită de curent ciclu cu ciclu.
Printre funcţiile integrate pot fi menţionate: protecţie la supracurent, funcţie de autoînchidere ca protecţie termică, funcţie UVLO, protecţie la supratensiune, funcţie de pornire lină.
Aplicaţiile recomandate sunt: televizoare LCD, aparate DVD portabile, rame foto digitale, decodoare etc.

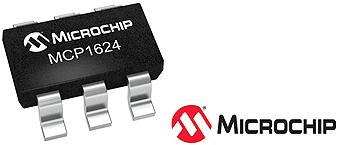

MCP1624T-I/CHY, convertor CC-CC ridicător de tensiune, 50mA, reglabil, 2 → 5,5 V, 630 kHz, 6-Pini SOT-23

• Status RoHS: Conform
• Nr. stoc RS: 823-7875
• Marca: Microchip Technology
• Cod de producător: MCP1624T-I/CHY

MCP1623/24 este un convertor CC-CC sincron ridicător de tensiune, compact, cu randament ridicat şi frecvenţă fixă. El oferă o soluţie de alimentare cu tensiune, uşor de utilizat pentru aplicaţiile cu microcontroler PIC alimentate de la acumulatori de diferite tipuri. Tehnologia de tip joasă tensiune permite stabilizatorului să pornească fără un curent foarte ridicat de pornire. Randamentul ridicat este atins prin integrarea unui comutator ridicător de tensiune cu canal N şi joasă rezistenţă şi a unui comutator sincron cu canal P. Pentru a minimiza componentele externe necesare, toate circuitele de compensare şi protecţie sunt integrate. Pentru aplicaţiile cu mod de aşteptare, MCP1624 operează şi consumă numai 19 μA când nu este în sarcină.

Printre caracteristicile MCP1623/24 pot fi menţionate:
• randament tipic de până la 96% ;
• limită tipică de vârf a curentului de intrare 425 mA:
– IOUT > 50 mA @ 1.2V VIN, 3.3V VOUT
– IOUT> 175 mA @ 2.4V VIN, 3.3V VOUT
– IOUT> 175 mA @ 3.3V VIN, 5.0V VOUT
• Tensiune de pornire joasă: 0,65V, tipic tensiune de ieşire 3,3V @ 1 mA
• Tensiune de intrare de operare joasă: 0,35V, tipic 3,3V @ 1 mA
• Tensiune de ieşire reglabilă de la 2 V la 5,5V
• Operare automată PFM/PWM (MCP1624)
