ZM-R720 – Stație rework LED/BGA

1 NOIEMBRIE 2014

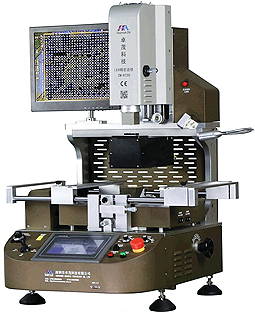

Această stație este un echipament complex de nelipsit în procesul de reparație a cablajelor SMD cu componente LED și micro LED cu dimensiuni nu mai reduse de 0,6 × 0,6mm precum și înlocuirea oricărei componente BGA, CCGA, QFN, CSP, LGA, SMD etc. sau altor componente dificil de remediat.

Sistemul de aliniere optică este o soluție de înaltă precizie care asigură o poziționare de mare acuratețe a componentelor LED.
Alinierea optică este controlată electric și se poate roti automat, iar pentru o poziționare rapidă pe cablaj echipamentul este dotat cu dispozitiv de poziționare cu laser în infraroșu.

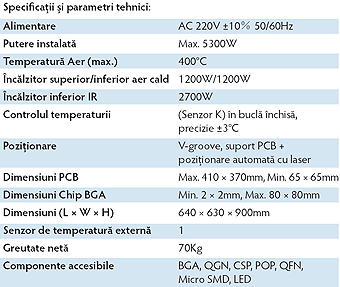

Sistemul este dotat cu 3 zone de încălzire independente, una de preîncălzire cu IR (2700W) și alte două, una superioară și alta inferioară cu puteri de 1200W fiecare furnizând aer cald prin intermediul mai multor tipuri de duze, funcție de forma și mărimea carcasei componentei electronice. Datorită suprafeței mari a elementului de încălzire IR inferior, se poate evita complet deformarea PCB-ului de-a lungul procesului de rework. În plus, echipamentul dispune și de un dispozitiv integrat de testare a presiunii.

Controlul alinierii sistemului are la bază un sistem de tip “joystick” ce nu necesită setări complicate a parametrilor, iar datorită sistemului optic precis, imaginea componentei este clară și poate fi mărită de până la maxim 230 ori ceea ce face ca acuratețea montării să fie de ±0,01mm.
Vizualizarea întregului proces se face prin intermediul unui monitor de înaltă rezoluție (800 × 600 pixeli) de 12”, iar controlul temperaturii se derulează pe o interfață de tip “touch screen” și prin intermediul unui termocuplu de tip K și control în buclă închisă.
De asemenea, controlul transferului de căldură se realizează prin selectarea de către utilizator a numărului de elemente radiante, în funcție de dimensiunea cablajului, iar pentru procesarea unui PCB se poate alege unul din profilele de temperatură existente în software-ul mașinii, ori se poate utiliza o combinație independentă între încălzirea superioară și cea inferioară. Orice profil de temperatură nou creat poate fi salvat și apoi

reutilizat ori de câte ori este oportună realizarea unei reparații similare asigurând astfel o foarte bună repetabilitate a procesului de rework. Un dispozitiv de alarmare și prealarmare semnalizează încheierea procesului de dezlipire respectiv lipire.
Echipamentul este certificat CE și este realizat conform acestor norme fiind prevăzut cu buton de deconectare de urgență și dispozitiv de decuplare automată de la rețea în cazuri de malfuncțiune precum și cu un control dublu de protecție la supraîncălzire.

Stația de rework automată de tip ZM-R720 este utilizată pe scară largă la reparația de chipset-uri în laptop-uri, telefoane mobile, aparate TV și receivere satelit, MID și camere CCD etc. și este alegerea ideală pentru efectuarea de reparații în condiții de service sau producție.
