Tehnologia 3D face inspecția PCB mai precisă și mai ușoară

3 OCTOMBRIE 2014

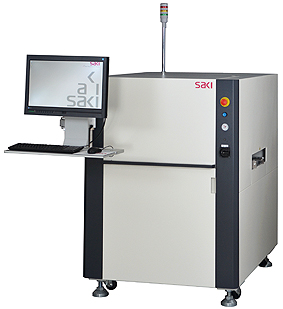

BF-3Di – 3D AOI system

Prin sistemul optic unic, tehnologia de măsurare a înălţimii şi combinarea tehnologiei 2D cu cea 3D se asigură o precizie foarte mare a inspecţiei.
BF-3DI asigură faţă de sistemul 2D şi informaţii referitoare la înălţime.

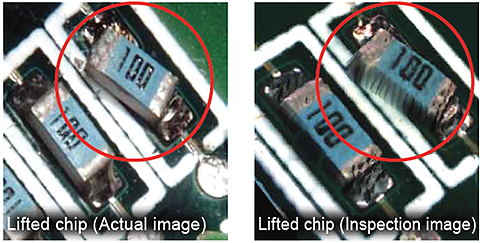

Prin conversia numerică a datelor inspecţiei, sistemul este capabil să detecteze defecte dificil de detectat cu alte sisteme (lifted lead, dryjoint, lifted BGA, lifted chip, reversed transistor, reversed diode).

Înălţime de măsurare de până la 20mm.
BF-3DI poate măsura cu acurateţe componente 01005 (0402) şi componente de până la 20mm înălţime.
În cazul unui FOV de 36 × 36 mm se poate observa o viteză mărită a inspecţiei.

Prin sistemul optic unic şi proiecţie din 4 direcţii, BF-3DI realizează inspecţia 3D a tuturor componentelor.

BF-3SI

In-Line 3D Solder Paste Inspection System

Sistemul BF-3SI foloseşte tehnologia “Phase Measurement Prophilometer” cu LCOS (“Liquid Crystal On Silicon”). Astfel se asigură o viteză foarte mare şi repetabilitate a inspecţiei. Repetabilitatea înălţimii şi a volumului pastei de lipit este de ± 3µm.
BF-3SI este considerat unul dintre cele mai rapide sisteme de inspecţie, cu două proiecţii, a pastei de lipit.
De asemenea, sistemul lucrează în buclă închisă cu procesul anterior inspecţiei.

Specificaţii BF-3SI

• Rezoluţie Orizontală 18 μm
• Rezoluţie Verticală 0.33μm
• Repetabilitate 2 μm (3s)
• Dimensiune PCB 50 × 60 – 460 × 510 mm
• Grosime PCB 0.6 – 3.2 mm
• Încovoiere PCB ± 2 mm

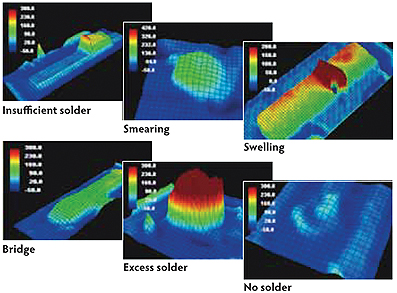

• Inspecţie Înălţime, Volum, Suprafaţă, Punte, Deplasare, Formă
• FOV 36 mm × 36 mm
• Viteză Inspecţie 33.75 cm2/s
• Încărcare/Descărcare PCB Approx. 5 sec.
• Conveyor cu ajustare automată a lăţimii

Contact
Ioan Cojanu
ioancojanu@lthd.com

LTHD Corporation
70, Ardealul str.
RO-300153,Timisoara
www.lthd.com

Tel.: +40 356 401266; +40 256 201273; +40 729 009922
Fax: +40 256 490813
Mobil: +40 722 247882
