BF-TristarII Double-Sided AOI

9 SEPTEMBRIE 2013

Prin intermediul BF-Tristar II, Saki oferă soluția unică pentru inspecția simultană a PCB-ului pe ambele părți. BF-Tristar II este un echipament de înaltă performanță, proiectat pentru procesul final de asamblare al componentelor, fiind soluția ideală pentru cele mai noi tendințe din industria SMT, industrie în care majoritatea plăcilor electronice sunt considerate ca fiind populate pe ambele părți sau cel puțin populate pe o parte cu componente, iar partea inferioară conținând lipituri THD, press-fit sau pin-in-paste (PIP). Prin tehnologia Saki de inspecție simultană, într-o singură scanare, Tristar II obține imagini de înaltă rezoluție a ambelor

părți ale PCB-ului, în doar 8 secunde pentru un PCB de dimensiuni 250 × 330mm.
BF-Tristar II este echipat cu un sistem dublu de camere și iluminat top-bottom pentru achiziția imaginilor PCB-ului. Toate cele patru camere și sistemul de iluminare cu LED-uri sunt statice, piesa în mișcare fiind doar conveyor-ul cu PCB. Datorită tehnologiei Saki multi-core processor și a software-ului de inspecție, ambele imagini ale plăcii electronice sunt inspectate și procesate simultan.

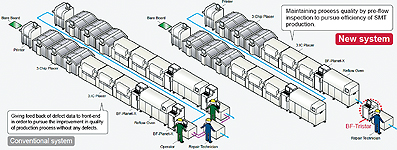

Avantajul major al inspecției “double sided” este eliminarea nevoii de echipamente adiționale (flip conveyor, buffer etc.) ceea ce oferă o eficientizare a costurilor, timpilor și a spațiului de lucru necesar.
De asemenea, folosind Tristar II pe “end-line”, numărul de operatori pentru inspecția AOI poate fi redus la minim.

BF-Tristar II este echipat cu tehnologie de scanare cu o rezoluție de 10µm, fiind cel mai rapid sistem de inspecție existent în acest moment.
Capacitatea de scanare a unui PCB cu dimensiunile de 250 × 330 mm este de 8 secunde, pe ambele părți simultan. Timpul total necesar pentru inspecția unui PCB pe ambele părți, incluzând și timpul de manipulare a PCB-ului este de 20 secunde.

SAKI Extra Component Detection (ECD) prezintă avantajul de a detecta obiectele nedorite pe PCB (componente căzute, reziduuri de pastă de lipit, zgârieturi etc.) fără a fi necesară nicio programare în prealabil.

Contact
Ioan Cojanu
ioancojanu@lthd.com

LTHD Corporation
70, Ardealul str.
RO-300153,Timisoara
www.lthd.com

Tel.: +40 356 401266; +40 256 201273; +40 729 009922
Fax: +40 256 490813
Mobil: +40 722 247882
