CONTOUR – Măsurarea nivelului şi volumului de solide cu cea mai nouă tehnologie – cartografiere acustică 3D

30 IULIE 2013

CONTOUR este un instrument care redă profilul 3D al suprafeţelor solide sau pulberilor din rezervoarele de stocare. CONTOUR măsoară cu precizie volumul de solide şi pulberi în orice fel de rezervor sau siloz de stocare (închis sau deschis), indiferent de mediu (ex. medii dificile cu mult praf) prin noua tehnologie inovatoare de penetrare a prafului.

Cartografiere acustică 3D

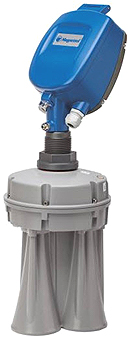

• Un sistem compus din 3 antene trimite semnale acustice de frecvenţă joasă şi primeşte ecouri reflectate de pe întreaga suprafaţă a solidelor, făcând posibilă măsurarea foarte precisă a nivelului, volumului şi a masei conţinutului silozului.
• În comparaţie cu soluţiile cu un singur punct de masură, CONTOUR dispune de un sistem cu 3 antene care măsoară raportul timp – distanţă pentru fiecare ecou, precum şi direcţia fiecărui ecou, pentru a genera o reprezentare tridimensională a suprafeţei solidelor.

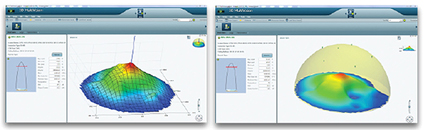

• Semnalele primite sunt transformate de un procesor avansat într-o diagramă 3D ce poate fi vizualizată pe ecranul unui PC – astfel veţi şti exact cum sunt stocate materialele în silozuri.

Aplicaţii

CONTOUR măsoară precis nivelul de solide optimizând procesele de umplere/golire într-o gamă mare de aplicaţii industriale cum ar fi:

• În industria energetică –cărbune, cenuşă sau biomasă
• În industria chimică – carbonat de calciu, sodă sau detergent
• În industria petrochimică – granule din plastic sau pulberi PVC
• În industria cimentului şi a agregatelor – în producţia de clincher sau beton, materiale de construcţie
• În industria alimentară: făină şi zahăr, cacao, cereale, paste
• În industria minieră: talc, var şi sare sau în procesarea cărbunelui şi a minereului de fier.

Caracteristici ale traductorului de nivel – CONTOUR

• Măsoară nivelul şi volumul de solide şi pulberi independent de constanta dielectrică a acestora
• Măsoară nivelul şi volumul pentru toate tipurile de solide: minereuri, pulberi, granule de plastic, îngrăşăminte sau cenuşă
• Domeniu de măsură: până la 70 m
• Măsoară nivelul minim, maxim şi mediu
• Funcţionează în medii cu praf şi umiditate ridicată
• Afişează şi depunerile de pe pereţii vaselor
• Vibraţia acustică asigură autocurăţirea antenei
• Tehnologia de cartografiere acustică permite vizualizarea 3D a materialelor din siloz/rezervor
• Software-ul PC ajută la identificarea celei mai bune poziţii pentru instalare şi face posibilă configurarea echipamentului la distanţă
• Semnal de ieşire: 4 … 20mA, comunicaţie HART, RS485 Modbus
• Afişaj LCD cu 4 linii × 20 caractere şi 4 taste de programare
• Aprobări: ATEX, cFMus, EMC, NSR.

CONTOUR este un produs al companiei MAGNETROL, lider mondial în producţia de echipamente pentru măsurarea nivelului şi al debitului.

CONTOUR – precizie şi siguranţă pentru sistemele de inventariere a solidelor din silozurile de depozitare!

ROM DEVICES SRL
Tel: 021-230.86.96; 021-230.86.68; 0371.471.449
Fax: 021-230.86.95
www.romdevices.com
