MAGNUS HD TREND

4 IULIE 2013

Cel mai nou sistem digital de magnificare de la Tagarno.

Acest instrument combină o superbă imagine de calitate HD cu funcţiile de magnificare ale unui microscop clasic fiind capabil să furnizeze imagini superbe cu peste 60 de cadre/sec. şi magnificări de până la 320×. MAGNUS HD TREND permite vizualizarea clară a detaliilor extrem de mici.

Caracteristici:
• Mărire de până la 320×
• Calitate superbă a imaginii
• Captură rapidă pe un PC sau un card SD
• Funcție ecran partajat cu împărţire pe verticală sau orizontală, în proporţii diferite.
• Pointer laser
• Ajustare uşoară pe înălțime până la 1/100 mm
• Protecţie ESD
• Opțiune de vizualizare multiplă
• Aplicații ușor de utilizat
• Poziţie mai bună de lucru

Sistemul propus de TAGARNO a fost dezvoltat pentru optimizarea proceselor de inspecție vizuală din industria electronică de azi astfel încât dacă sunteţi în căutarea unei soluţii de diminuare a falselor rebuturi ale unui sistem AOI ori pentru a crea o îmbunătăţire generală a proceselor de calitate MAGNUS HD TREND poate fi partenerul ideal atingerii acestui ţel. Împreună cu o paletă largă de accesorii şi în combinaţie cu pachetele de de software MILLI şi MICRO sistemul poate deveni partenerul perfect adaptat pentru desfăşurarea de aplicaţii cum ar fi:

• Inspecţie optică manuală;
• Ansamblare de produse;
• Reparaţii şi rework;
• Control de calitate;
• Documentare;
• Măsurători 2D Non-contact.

Pachetele de software MILLI respectiv MICRO reprezintă instrumente precise şi uşor de utilizat pentru măsurări 2D cu ajutorul cărora utilizatorul poate efectua operaţii de măsurare şi cotare / desenare direct pe imagine, programul punând la dispoziţie funcţii diverse precum:

• punct cu punct – face posibilă măsurarea între două puncte
• măsurări circulare – acesta va calcula raza cercului după pozarea a trei puncte periferice
• măsurări unghiulare – face posibilă măsurarea oricărui unghi dat prin plasarea a două puncte pe fiecare parte a unghiului
• măsurători liniare – realizarea de linii multiple prin plasarea a oricât de multe puncte fiind posibilă măsurarea distanţei dintre 2 puncte precizate sau dintre primul şi ultimul punct.
• măsurarea suprafeţelor – permite realizarea de poligoane şi poate măsura distanţa dintre puncte sau aria acestora.

Opţiuni de control

Completând camera MAGNUS HD cu opţiunile de control puse la dispoziţie de producător, utilizatorul poate configura o staţie de lucru completă folosind o unitate de control şi un software XPRO. Unitatea de control oferă o multitudine de funcţii instantanee şi acces la o serie de setări avansate ale camerei foto prin conectarea la un PC.
Funcţia Snapshot face posibilă salvarea imaginii de pe monitor în vederea procesării electronice şi documentării ulterioare.

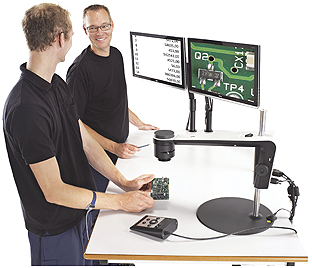

Imaginile salvate ori cele tocmai privite de cameră pot fi vizualizate în acelaşi timp pe două monitoare diferite în timp ce utilizarea funcţiei Split screen face posibilă vizualizarea acestora pe un singur monitor prin împărţirea acestuia în două cadre separate pe orizontală ori pe verticală putându-se privi astfel, de exemplu, o imagine de referinţă sau o diagramă din PC în timp ce verificaţi un circuit imprimat prin intermediul camerei.
Pentru o utilizare facilă a zoom-ului şi a focalizării, producătorul recomandă şi utilizarea unei unităţi XLINK în timp ce pentru o operare hand free pune la dispoziţie o unitate Foot Switch, acţionată de la picior.

Pentru detalii şi suport tehnic adresaţi-vă cu încredere firmei InterElectronic Hungary Kft.
Contact:

Adrian Iliescu
adrian.iliescu@interelectronic.net

Interelectronic Romania SRL
+36 30 402-1987
+40 74 898-7270
www.interelectronic.net
