Adaptoare de temperatură inovatoare cu protocol HART7

3 IUNIE 2013

PR Electronics a lansat primul adaptor de temperatură pe 2 fire cu protocol HART7 – adaptorul 5337.

5337 este în continuare compatibil cu HART 5 şi datorită protocolului HART7 oferă caracteristici noi: comunicaţie burst mode îmbunătăţită, notificare evenimente, conexiune multi-drop, format lung al TAG-urilor, evoluţia măsurătorilor în timp, informaţii extinse despre starea echipamentului, markeri de timp ş.a.

5337 permite transmiterea cu precizie a semnalelor de la TC sau RTD sau semnale de tip mV. 5337 are o izolaţie galvanică de 1.5 kVAC şi este extrem de flexibil.

Ambele drivere DD şi DTM sunt disponibile gratuit, ceea ce înseamnă că 5337 poate fi uşor programat cu un programator HART, cu software-ul PReset sau utilizând un modem HART cu software FDT cum ar fi Pactware, care poate fi descărcat de pe site-ul www.prelectronics.com

5337 se poate foarte uşor configura să lucreze cu protocolul HART5 dacă sistemul o cere, iar dacă mai târziu sistemul este upgradat la HART7, modulul 5337 se poate reconfigura foarte uşor cu protocolul HART7. Astfel, 5337 este soluţia perfectă atât pentru actualele cât şi pentru viitoarele aplicaţii HART.

Respectând standardele impuse de Namur NE21, 5337 oferă performanţe maxime în medii dificile cu interferenţe electromagnetice puternice. 5337 respectă de asemenea standardele impuse de Namur NE43 şi NE89. 5337 este disponibil în varianta standard pentru medii normale sau în varianta Ex pentru medii cu potenţial explozibil, având certificări ATEX, IECEx, CSA şi Inmetro.

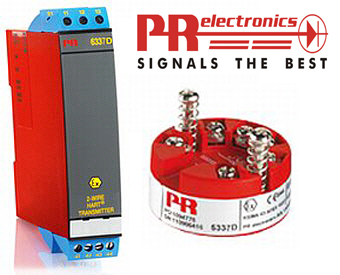

La fel ca celelalte module PR Electronics, cu montare în capul senzorului din seria 5300, modulul 5337 are echivalentul său în seria 6300. Noul modul 6337 are aceleaşi caracteristici ca 5337, însă montajul se face pe şină DIN. 6337 este disponibil în varianta cu 1 canal sau în varianta cu 2 canale.

Ca barieră pentru 5337 şi 6337, PR Electronics recomandă utilizarea noului modul 9106B – transparent HART, certificat SIL2/ SIL3. Bariera 9106B este certificată conform standardului IEC61508 şi, de asemenea, conform ATEX, IECex şi FM.

Odată cu realizarea noilor module HART7, 5337 si 6337, este disponilă şi o nouă versiune a softwarelui PReset6.04, care oferă suport pentru cele două noi module.

Caracteristici 5337/ 6337


• Format lung al TAG-urilor, 32 caractere
• Informaţii suplimentare despre starea echipamentului
• Markeri de timp
• Cod producător 16 biţi
• Comunicaţie burst mode îmbunătăţită
• Notificări automate de evenimente
• Evoluţia măsurătorilor cu markeri de timp
• Agregarea comenzilor pentru o mai bună eficienţă a comunicaţiei
• Verificarea continuă a datelor memorate
• Suportă 5 variabile ale stării echipamentului
• Variabilele echipamentului pot fi asociate oricărei variabile dinamice (PV, SV, TV şi QV)*
• Proiectare în concordanţă cu cerinţele de securitate pentru aplicaţiile în instalaţiile SIL2
• Până la 63 traductoare (cu Hart7) pot fi conectate în conexiune multidrop.
*variabile HART: Primary Variable (PV), Secondary Variable (SV), Tertiary Variable (TV), Quaternary Variable (QV)

Aplicaţii posibile pentru 5337


• Liniarizarea caracterisiticii de temperatură pentru măsurarea temperaturii cu RTD sau TC
• Calculează diferenţa/media dintre două semnale de tip termorezistenţă (RTD), termocuplu (TC), potenţiometru sau mV

• Conversia rezistenţei liniare la un semnal analogic de curent (de exemplu de la o valvă sau de la un senzor rezistiv de nivel)
• Amplificarea unui semnal bipolar de tip mV la un semnal de curent 4-20mA.

Datorită bunei izolări galvanice (1.5 kVAC), respectării standardului de siguranţă SIL2 şi certificării pentru aplicaţii marine, 5337 şi 6337 reprezintă alegerea perfectă pentru o gamă largă de aplicaţii. Toate adaptoarele PR Electronics au o garanţie de 5 ani de zile şi pot fi livrate rapid din stoc.

ROM DEVICES SRL
Tel: 021-230.86.96; 021-230.86.68; 0371.471.449
Fax: 021-230.86.95
www.romdevices.com
