Interfaţa electronică IFS-2K pentru mecanismele de 2”, 3”, 4” Seiko Instruments fabricată în România

11 DECEMBRIE 2012

Utilizarea mecanismelor de printare termică, într-o aplicaţie implică folosirea unui modul electronic tampon între acestea, cu rolul de comandă efectivă a printării. Acest modul poate fi integrat în partea electronică a aplicaţiei sau poate fi un modul de sine stătător.

Interfaţa electronică IFS-2K este un modul dedicat mecanismelor de 2”, 3” şi 4” Seiko Instruments, putând fi utilizat pentru seriile de mecanisme termice Seiko de 24V: LTP2242, LTP2342, şi LTP2442.

IFS-2K constă dintr-un modul electronic de bază, adaptarea pentru fiecare mecanism făcându-se prin plantarea conectoarelor şi înscrierea software-ului specific.

Caracteristici de bază ale interfeţei IFS-2K:
• Funcţionează de la -30°C la +60°C;
• Set de caractere ce include caracterele româneşti, semnul € şi logotipul fiscal românesc;
• Comandă pentru autocutter (opţional);
• Generator de cod de bare în mai multe standarde (opţional);
• Memorie pentru seturi suplimentare de caractere (opţional);
• Comandă pentru winderunit (opţional).

Pentru conectarea mecanismelor se folosesc conectoarele CN1, CN2 şi CN3.
J8 şi JF1 sunt rezervate. (fiind folosite numai pentru service la fabrică).

Comunicaţie:

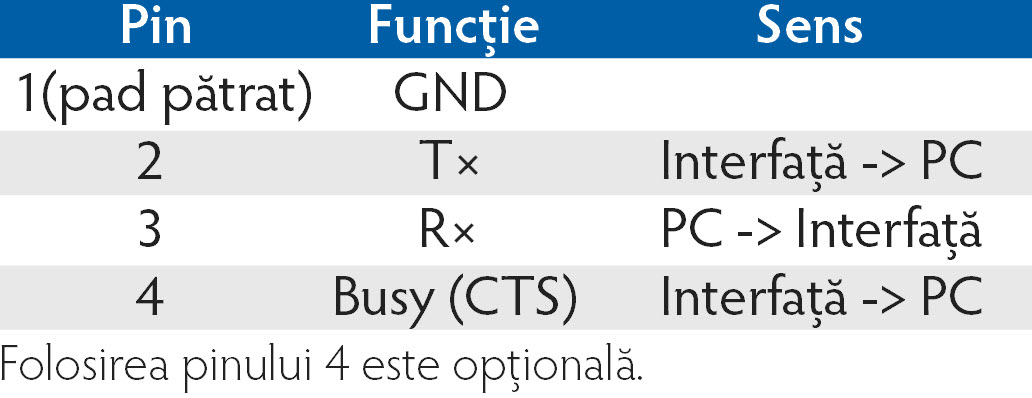

J2: Port serial cu nivele RS232.
J5: Port serial cu nivele TTL.
Pinii sunt asignaţi identic cu J2.

Setările pentru portul serial se fac prin software. Astfel se stabilesc următorii parametrii:
• Viteza de transmisie (300, 600, 1200, 2400, 4800, 9600, 19200 sau 38400 bps);
• Numărul de biţi de date (7 sau 8 biţi);
• Tipul de paritate folosit (fără paritate, paritate pară sau paritate impară);
• Numărul de biţi de stop (1 sau 2 biţi);
• Tipul de protocol folosit (XON/XOF sau hardware control).

Parametrii scrişi cu litere îngroşate sunt valorile implicite fixate la producător. Toţi aceşti parametri sunt memoraţi în EEPROM şi din această cauză nu se pierd la întreruperea tensiunii de alimentare.

Jumperul J4 este folosit pentru a activa conectorul J2 care oferă nivele RS232 pentru interfaţa serială (atunci când este instalat se oferă nivele RS232, iar dacă este scos se oferă nivele TTL pe conectorul J5).

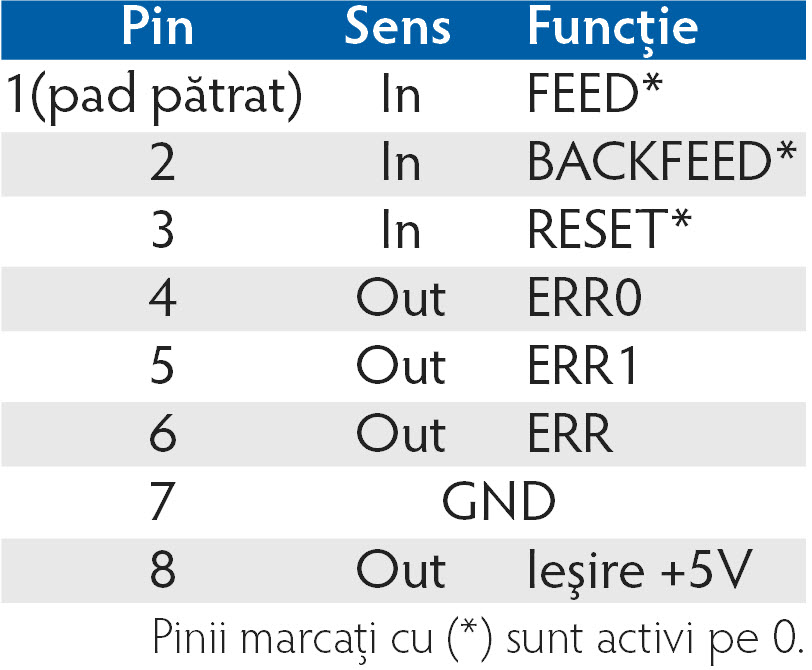

CN6: tastatură şi LED-uri pentru status.

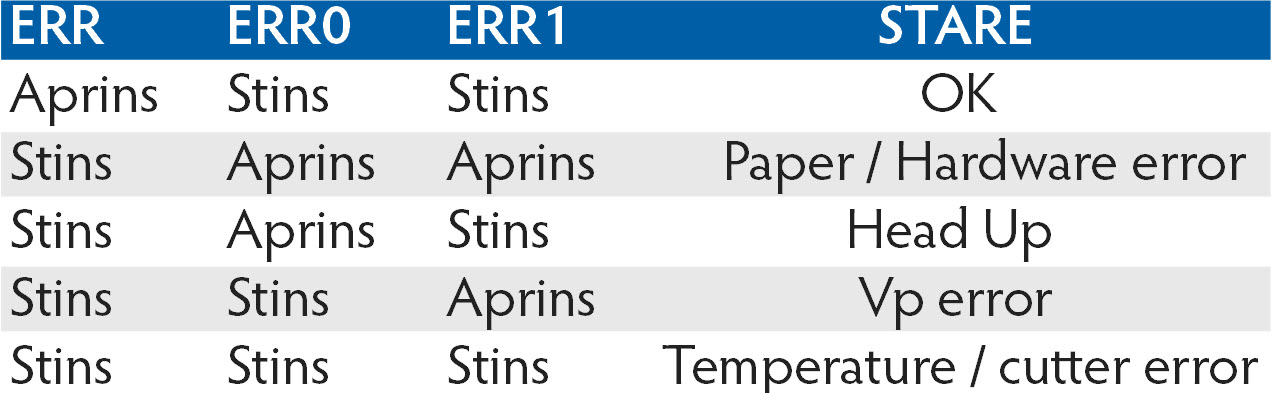

Coduri de eroare:
Butoanele tastaturii se vor conecta între pinii 1, 2 ,3 şi 7.
LED-urile se vor conecta prin rezistenţe de limitare între 4, 5, 6 şi 8 (LOW=LED aprins).

Funcţia autotest: Se porneşte interfaţa cu butonul FEED apăsat.

Pe hârtie se vor tipări următoarele informaţii:
• parametrii pe care este setată interfaţa serială
• setul de caractere • versiunea de software din interfaţă
• tipul de interfaţă folosită

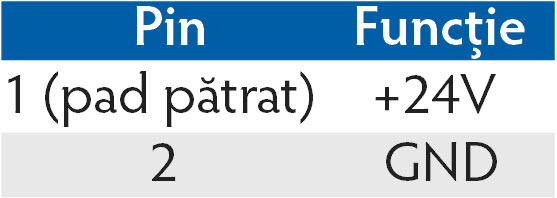

Alimentare: J3 la 24Vcc.

Roccas ICCP distribuitor Seiko Instruments GmbH pentru România
Şos. Pantelimon 10-12, Et. 6, Sector 2, Bucureşti
Tel.: + 40 (0) 21 252.89.90;
Fax: + 40 (0) 21 252.77.47
roccas@roccas.ro;
www.roccas.ro
