Crearea Layout-ului din schema electronică

5 SEPTEMBRIE 2012

De îndată ce ați terminat crearea schemei electronice, puteți realiza cu ușurință layout-ul ei. Există o singură comandă care creează placa: faceţi click pe butonul BOARD. Acesta este disponibil în bara de instrumente de acțiune (Action toolbar) a editorului de scheme.

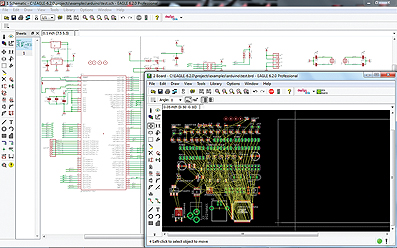

EAGLE deschide fereastra Layout Editor și prezintă în partea stângă a feres­trei de lucru conturul componentelor din schemă, dispuse aleatoriu. Componentele sunt deja conectate cu așa-numitele airwires, liniile de semnal rezultate din conexiunile create în faza anterioară (schematic).

Înainte de a începe să aranjaţi componentele și să creaţi layout-ul, aș dori să vă dau mai întâi câteva sfaturi.
De acum înainte EAGLE efectuează comanda “Back&Forward Annotation” care transferă automat fiecare acțiune executată în fereastra Schematic Editor în Layout

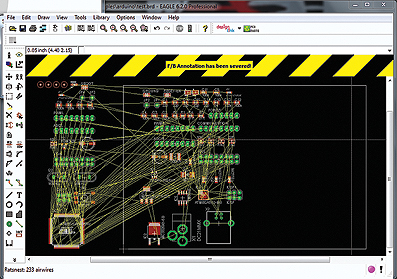

Editor și vice-versa: Să presupunem că adăugați o componentă nouă în Schematic Editor; acesta va apărea automat în Layout Editor. Sau, conectați doi pini în schemă – veți vedea imediat conexiunile “airwire” corespunzătoare în Layout. Dar vă rog să ţineţi în minte un singur lucru! Trebuie să aveţi active – tot timpul, simultan – ambele ferestre ale schemei și plăcii. Dacă ați închis una din ferestre neintenționat, EAGLE vă va avertiza cu un mesaj clar în fereastra Editor.
Dacă totuşi se întâmplă acest lucru şi vor apărea diferențe de conexiuni între cele două ferestre (layout și schemă) programul “Back&Forward Annotation” se oprește din lucru. Cu ajutorul ERC, va trebui să comparaţi şi apoi să corectaţi diferenţele dintre cele două ferestre.

Al doilea subiect important înainte de a începe proiectarea layout-ului: Gândiți-vă la regulile de proiectare. Este important să le setați de la început. Decideţi cu privire la numărul de straturi ale plăcii voastre de circuit, probabil, şi, cred că va avea dimensiunile minime, impuneţi valorile minime ale dia­metrului găurilor, de exemplu pentru vias sau micro vias și așa mai departe. Dacă nu sunteți siguri de valorile standard va trebui să contactați producă­torul plăcii PCB. În cele mai multe cazuri el vă poate da informații cu privire la valorile care pot fi utilizate în cadrul procesului său de fabricație.
Comanda “Design Rules” este accesibilă prin meniul “Edit/Design Rules”.
Bine, acum putem începe crearea layout-ului. Trebuie să vă decideţi cu privire la forma plăcii de circuit care trebuie să fie întocmită în layer 20, Dimension. Acum mutaţi componentele în zona plăcii de circuit.

Mai multe detalii despre lucrul în Layout … în articolul următor.

Richard Hammerl
http://ro.farnell.com
www.element14.com
