EAGLE şi DesignLink – informaţie preţioasă despre componente

3 IULIE 2012

De această dată vreau să vă arăt o particularitate a EAGLE: interfaţa DesignLink.
Atunci când vă aflaţi în plin proces de proiectare a unei scheme şi vreţi să verificaţi dacă una dintre componentele pe care aţi planificat să le folosiţi, se potriveşte exact necesităţilor dvs. EAGLE oferă o unealtă foarte convenabilă ce permite căutarea datelor tehnice şi informează despre disponibilitate şi preţ. Această funcţie este realizată în colaborare cu Farnell/element14 cu ajutorul programului EAGLE User Language ce oferă acces la website-ul Premier Farnell şi oferă informaţii despre mai mult de 400.000 de componente.

Efectuaţi un simplu click pe iconiţa DesignLink din editorul de scheme şi alegeţi opţiunea General.

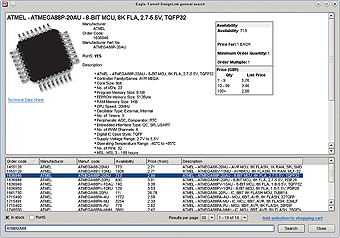

Se deschide o fereastră ce permite introducerea cuvântului de căutare în linia de jos. Tipăriţi de exemplu ATMEGA88A şi efectuaţi click pe butonul de căutare Search. Rezultatul este prezentat în fereastră. Aveţi opţiunea de a vă uita în datele tehnice (click pe link-ul de date tehnice) sau a obţine informaţii despre diferite variante şi despre disponibilitate şi preţ.

Dacă doriţi să comandaţi această componentă direct trebuie efectuat click pe Add selection to shopping cart.

Dacă v-aţi făcut schema şi doriţi să comandaţi toate componentele acum, interfaţa DesignLink poate fi din nou utilizată. Click pe iconiţa DesignLink şi selectaţi opţiunea Schematic.
În acest fel DesignLink ULP caută toate componentele din schemă şi toate atributele existente despre acestea Numărul de cod Farnell şi Codul de producător. Apoi ULP stabileşte o conexiune web şi verifică informaţia despre disponibilitate şi preţ.
Pentru componentele ce nu dispun de informaţii în atributele lor, EAGLE încearcă să găsească informaţii prin DesignLink online. Valoarea componentei este luată ca şi cuvânt de căutare.
Rezultatele vor fi arătate şi veţi putea decide dacă este ceea ce aveţi nevoie. Dacă nu, puteţi iniţia o căutare manuală. Completaţi cuvintele de căutare şi verificaţi rezultatele. Dacă este în regulă, daţi click pe Accept şi va fi procesată următoarea componentă. În cazul în care una dintre componente nu vreţi să fie comandată – poate ca o aveţi deja pe stoc şi nu este nevoie să o cumpăraţi – click pe butonul de renunţare Skip.

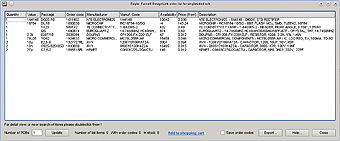

La final vă va fi prezentat un bon de materiale ce conţine informaţiile necesare.

Acum puteţi selecta numărul de PCB-uri pentru care vreţi să comandaţi componente. Click Update pentru reîmprospătarea listei. Pentru a începe comanda online faceţi click pe Add to shopping cart. Opţional puteţi exporta lista de materiale (Export) BOM (Bill Of Materials) ca fişier text şi trimite apoi către departamentul de achiziţii. Dacă activaţi checkbox pentru Save order codes ULP salvează toate informaţiile colectate în fişierul schemă. Astfel le puteţi avea disponibile pentru următoarea dată când este nevoie.

Acum puteţi începe să creaţi layout-ul în EAGLE. Acest lucru poate fi făcut cu un singur click de mouse. Dar acest subiect va fi abordat în următorul articol. Staţi aproape! 🙂

Richard Hammerl

http://ro.farnell.com
www.element14.com
