EAGLE 6 – Desenarea unei scheme cu EAGLE

31 MAI 2012

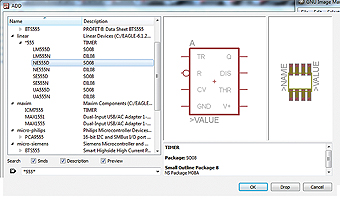

În numărul trecut rămăsesem la realizarea unei scheme. Comanda ADD plasează componente. În partea de jos a casetei de dialog pentru ADD veţi găsi linia de căutare Search. Aici puteţi introduce numele componentei, de exemplu: LM555. Dacă vreţi să faceţi căutarea mai flexibilă puteţi utiliza elemente precum * şi ?. De exemplu: *555*. În acest fel se obţin mai multe rezultate.

Trebuie menţionate două lucruri importante ce trebuie cunoscute înainte de începere:

1. Reţeaua implicită în schemă este de 0.1 inch!


Păstraţi acest parametru.
Toate simbo­lurile din bi­blioteci utili­zate în sche­mele EAGLE se bazează pe acest parametru. Desigur că puteţi stabili parametru în milimetri (2,54 mm), dar nu trebuie schimbată dimensiunea reţelei.

2. Executaţi Click pe iconiţa DISPLAY şi comutaţi pe layer 93, Pini.
În acest fel puteţi vedea exact unde pinii unui simbol trebuie să fie conectaţi într-o reţea.


Localizată în partea din stânga a editorului de scheme este bara de unelte sub formă de iconiţe. În urma trecerii cu mouse-ul pe deasupra iconiţelor se poate observa

numele şi funcţionalitatea acestora în bara de stare. Puteţi astfel cu simplitate observa

iconiţele. Dacă nu sunteţi sigur asupra unei comenzi puteţi apela la funcţia de ajutor prin apăsarea tastei F1.
O comandă interesantă este SMASH. Ea eliberează textul nume şi valoare de simbol pentru a le muta sau pentru a le schimba layer-ul sau dimensiunea.
Apropo: pentru reglarea fină a unui text apăsaţi tasta Alt atunci când mutaţi un text. Alt activează o reţea alternativă ce poate avea orice dimensiune stabilită în caseta de dialog GRID. Poate fi de asemenea utilizată cu o altă comandă precum LABEL ce plasează numele sau o referinţă.

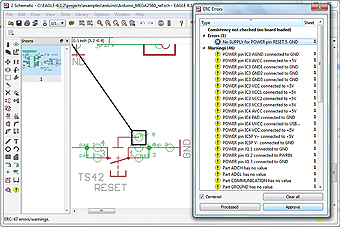

Pasul final la crearea unei scheme trebuie să fie funcţia de verificare Electrical Rule Check. Rezultatul acestei verificări este prezentat în fereastra de erori. Prin click pe eroare sau pe mesajul de avertizare, EAGLE vă arată unde trebuie privit în schemă.
Mesajele trebuie citite cu atenţie şi trebuie decisă acţiunea de întreprins. În unele cazuri veţi observa că mesajele vă sunt potrivite. Este simplu de a le aproba apăsând Approve.
Următoarea parte va prezenta interfaţa Design Link ce oferă acces la mai mult de 400.000 de componente.
