Analizoare de energie şi pentru calitatea energiei electrice Fluke 430 seria II [Partea a II-a]
Monitorizarea sistemului: ecran de sinteză pentru calitatea generală a energiei.
Modul MONITOR asigură afişarea unui panou de bord cu valorile pentru tensiunea RMS, armonici, scintilaţie, întreruperi, modificări rapide ale tensiunii, vârfuri, dezechilibru, frecvenţă şi semnalizarea prin reţea.
Panoul de bord este actualizat în timp real, indicând conformitatea fiecărui parametru cu limitele EN50160 sau cu propriile limite. Barele colorate prezintă în mod clar care parametri se încadrează în limite (succes) sau nu (eşec). În timpul unei sesiuni de monitorizare, puteţi detalia cu uşurinţă pentru a afla date mai amănunţite despre orice parametru, pentru a vizualiza şi captura tendinţa sa pentru un raport.
Conformitate completă clasa A
Modelele Fluke 435-II şi 437-II sunt complet conforme cu noul standard IEC 61000-4-30, ediţia 2, pentru clasa A. Datorită capacităţilor sale fiabile, toate măsurătorile vor fi consecvente şi sigure, în conformitate cu cel mai recent standard internaţional. Conformitatea pentru clasa A a modelului Fluke, inclusiv conformitatea privind sincronizarea în timp, a fost verificată independent, certificarea fiind disponibilă la cerere.
Generaţi rapoarte şi vizualizaţi grafice cu software-ul de monitorizare a reţelei Fluke
Proiectat pentru a vizualiza rapid datele înregistrate, software-ul de monitorizare a reţelei inclus afişează toţi parametrii înregistraţi pentru tendinţele interactive. Generaţi un raport profesional cu ajutorul funcţiei “Editor de rapoarte” (Report Writer) sau copiaţi şi lipiţi imagini manual în documentul raportului.
Conformitate clasa IEC 61000-4-30, ediţia 2
Ce este conformitatea cu clasa A?
Măsurarea calităţii energiei este un domeniu relativ nou care evoluează rapid. Există sute de producători în toată lumea, fiecare având metodologii unice de măsurare.
Spre deosebire de măsurătorile electrice mono şi trifazate de bază, precum tensiunea RMS şi intensitatea, care au fost definite acum mult timp în urmă, mulţi parametri privind calitatea energiei nu au fost determinaţi anterior, forţând producătorii să-şi dezvolte proprii algoritmi. Din cauza nivelului ridicat de variaţie dintre instrumente, electricienii tind să piardă prea mult timp încercând să înţeleagă capacităţile instrumentului şi algoritmii de măsurare în loc să înţeleagă însăşi calitatea energiei electrice!
Cu noul standard IEC 61000-4-30, ediţia 2, clasa A nu mai este nevoie să ghicim atunci când alegem un instrument de calitate a energiei.

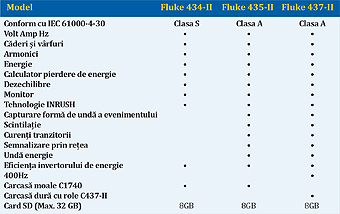

Grafic de selecţie – Analizor de energie şi calitate a energiei 430 seria II
Standardul IEC 61000-4-30, ediţia 2, defineşte metodele de măsurare pentru fiecare parametru pentru a obţine rezultate sigure, repetabile şi comparabile.
În plus, datele precum precizia, lăţimea de bandă şi setul minim de parametri sunt toate clar definite.
Modelele 435 şi 437 seria II includ funcţii de semnalizare şi sincronizare în timp cu
ceasul intern disponibil, pentru a respecta integral cerinţele riguroase ale conformităţii cu clasa A.
Ediţia 2 a standardului include o clasă nouă de instrumente, clasa S.
Deşi nu sunt la fel de precise ca cele din clasa A, instrumentele din clasa S, precum analizorul de energie 434 seria II produce rezultate similare cu cele oferite de instrumentele din clasa A.
