Soluţii inteligente de conversie de putere de la Power Integration

3 MAI 2012

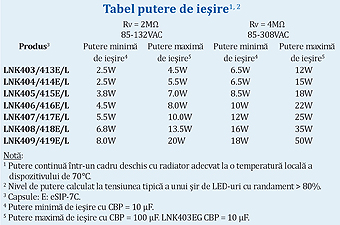

Familia de convertoare AC/DC LinkSwitch-PH – drivere LED reglabile cu TRIAC, PFC cu o singură treaptă, cu primar de curent constant.

LinkSwitch-PH simplifică dramatic implementarea driverelor LED ce necesită un factor de corecţie mai mare de 0,9, reglare cu TRIAC şi randament ridicat. Acest controler înalt integrat introduce o nouă tehnică de control ce oferă un factor de putere foarte mare şi un control precis al curentului de ieşire, eliminând circuitele pasive necesare pentru corecţia factorului de putere, optocuploarele şi circuitele secundare de control al curentului. Fiecare dispozitiv incorporează pe un singur circuit integrat monolitic un MOSFET de putere de 725V, un controler PWM de mod continuu, o sursă de tensiune în comutaţie pentru auto-polarizare, variaţia rapidă a frecvenţei, circuite de limitare a curentului şi de închidere termică cu histerezis.

Simplificare dramatică a driverelor LED off-line
• Corecţia factorului de putere cu o singură treaptă şi ieşire precisă de curent constant;
• Elimină optocuploarele şi toate circuitele secundare de control al curentului;
• Elimină toate circuitele de compensare în buclă;
• Interfaţă simplă de reglare PWM;
• Gamă universală a tensiunii de intrare.

EcoSmart® – tehnologie cu eficienţă energetică
• Putere mică în mod de aşteptare cu caracteristică ON/OFF de control de la distanţă (< 50mW la 230VAC); • Fără rezistenţă de detecţie curent – maximizare randament; • Operare de randament ridicat, se atinge >85%.

Precizie şi performanţe ridicate
• Compensare a toleranţelor inductanţei transformatorului;
• Compensare a variaţiilor tensiunii pe linia de intrare;
• Modulaţia frecvenţei reduce mult dimensiunile şi costul filtrului EMI.

Protecţie avansată şi caracteristici de siguranţă
• Auto-restart pentru protecţie la scurtcircuit;
• Mod de detecţie circuit deschis;
• Repornire sau închidere termică automată cu histerezis;
• Respectă cerinţele de conducţie electrică pe suprafaţa unui dielectric pentru înaltă tensiune între pinii de priză de curent (DRAIN) şi toţi ceilalţi pini de semnal, atât pe PCB, cât şi la nivel de capsulă.

Capsulă de tip Green
• Capsulă conformă RoHS şi fără halogen.

Comet Electronics vă pune la dispoziţie produse de la Power Integration, după cum puteţi observa în tabelul următor:

Cod produs Comet …… Capsulă …… Descriere
LNK460VG …… eDIP-12 …… PFC/CC PWM LED dr. 16W 1.86A 725V 122kHz 2.2 Ohm@1
LNK407EG …… eSIP-7C …… PFC/CC PWM LED dr. 25W 2.05A 725V 66kHz 2 Ohm@200m
LNK606PG …… SMD-8C …… 5.5W 0.654A 700V 66kHz 14 Ohm@82mA
LNK501PN …… DIP8 …… 5.5W 0.254A 700V 42kHz 28 Ohm@25mA
LNK364PN …… DIP8 …… 9W 0.25A 700V/1pF 132kHz 24 Ohm@25mA
LNK363PN …… DIP8 …… 7.5W 0.21A 700V/0.8pF 132kHz 29 Ohm@21mA
LNK362PN …… DIP8 …… 2.8W 0.14A 700V/0.5pF 132kHz 48 Ohm@14mA
LNK302PN …… DIP8 …… 80mA CCM 0.136A 700V 66kHz 48 Ohm@13mA
TNY264PN …… DIP8 …… 9W 0.25A 700V/1pF 132kHz 28 Ohm@25mA
TNY266PN …… DIP8 …… 15W 0.35A 700V/2pF 132kHz 14 Ohm@35mA
TNY267PN …… DIP8 …… 19W 0.45A 700V/3.5pF 132kHz 7.8 Ohm@45mA
TNY268GN …… SMD8 …… 23W 0.55A 700V/5.5pF 132kHz 5.2 Ohm@55mA
TNY268PN …… DIP8 …… 23W 0.55A 700V/5.5pF 132kHz 5.2 Ohm@55mA
TNY275PN …… DIP8 …… 15W 0.275A 700V/1.5pF 132kHz 19 Ohm@28mA
TNY277PN …… DIP8 …… 23.5W 0.45A 700V/3.5pF 132kHz 7.8 Ohm@45mA
TNY278PN …… DIP8 …… 28W 0.55A 700V/5.5pF 132kHz 5.2 Ohm@55mA
TNY280PN …… DIP8 …… 36.5W 0.75A 700V/11pF 132kHz 2.6 Ohm@75mA
TOP201YN …… TO220 …… 45W 1.17A 700V/7.5pF 100kHz 7.8 Ohm@0.1A
TOP209PN …… DIP8 …… 4W 0.23A 700V/2pF 70kHz 31.2 Ohm@25mA
TOP221PN …… DIP8 …… 9W 0.25A 700V/2pF 100kHz 31.2 Ohm@25mA
TOP224PN …… DIP8 …… 30W 1.5A 700V/11pF 100kHz 5.2 Ohm@0.15A
TOP224YN …… TO220 …… 75W 1.5A 700V/11pF 100kHz 5.2 Ohm@0.15A
TOP225YN …… TO220 …… 100W 2A 700V/15pF 100kHz 3.9 Ohm@0.2A
TOP226YN …… TO220 …… 125W 2.5A 700V/18pF 100kHz 3.1 Ohm@0.25A
TOP244PN …… DIP8 …… 28W 1A 700V/5.5pF 132kHz 5.2 Ohm@0.15A
TOP244YN …… TO220-7 …… 65W 1.35A 700V/5.5pF 132kHz 5.2 Ohm@0.15A
TOP245YN …… TO220-7 …… 85W 1.8A 700V/7.5pF 132kHz 3.9 Ohm@0.2A
TOP246YN …… TO220-7 …… 125W 2.7A 700V/11pF 132kHz 2.6 Ohm@0.3A
TOP247YN …… TO220-7 …… 165W 3.6A 700V/15pF 132kHz 1.95 Ohm@0.4A
TOP249YN …… TO220-7 …… 250W 5.4A 700V/22pF 132kHz 1.3 Ohm@0.6A
TOP258YN …… SMD8 …… 48W 1.65A 700V/16pF 132kHz 1.7 Ohm@0.5A
TOP258YN …… TO220-7 …… 195W 4.3A 700V/16pF 132kHz 1.7 Ohm@0.5A
TOP254YN …… TO220-7 …… 62W 1.3A 700V/5.1pF 132kHz 5.4 Ohm@0.15A
TOP256YN …… TO220-7 …… 119W 2.55A 700V/9.8pF 132kHz 2.8 Ohm@0.3A
TOP250YN …… TO220-7 …… 290W 6.3A 700V/26pF 132kHz 1.1 Ohm@0.7A
DPA425R-TL …… TO220-7 …… DC/DC 70W FORWARD 5A 220V/51pF 400kHz
PKS603PN …… TO220-7 …… 32W 0.81A 700V/1pF 277kHz 7.8 Ohm@81mA
PKS604YN …… TO220-7 …… 56W 1.45A 700V/1.5pF 277kHz 5.2 Ohm@0.15A
PKS606YN …… TO220-7 …… 117W 2.8A 700V/3pF 277kHz 2.6 Ohm@0.3A

Pulse transformers – ELETTRONICA ROSSONI


Din Martie 2012 Comet Electronics este distribuitor oficial pentru Bulgaria, România şi Serbia al producătorului italian de componente inductive – ELETTRONICA ROSSONI.
ELETTRONICA ROSSONI dispune de o experienţă considerabilă în ceea ce priveşte componentele inductive, utilizate în principal în aplicaţii de iluminare, auto, CCTV, monitoare, surse de tensiune, încărcătoare de baterii, sisteme audio-video pentru uşi de intrare, precum şi electrocasnice.

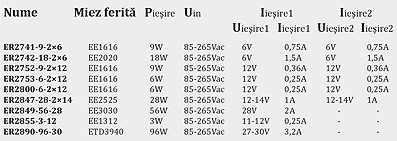

În catalogul nostru online puteţi găsi cu număr de stoc standard următoarele produse ELETTRONICA ROSSONI. Acestea sunt proiectate pentru surse de tensiune în comutaţie cu circuite integrate analogice de mare tensiune de la Power Integrations.

Ing. Dragoş Scarlat
dragos.scarlat@comet.srl.ro

Contact
COMET ELECTRONICS
Bucureşti, Sector 2, Str. Grigore Ionescu Nr. 94, – Parter,
Tel: (021) 243 20 90, Fax: (021) 243 40 90
E-mail: office@comet.srl.ro
www.comet.srl.ro
