LED-uri de putere în şirag la 100V alimentate de oriunde

10 FEBRUARIE 2012

Driverul şi controlerul de LED-uri – LT3756 marca Linear Technology oferă posibilitatea de a folosi o tensiune de alimentare cuprinsă între 6 şi 100V, cu o eficienţă excelentă.


Driverul de LED-uri LT3756 la tensiune ridicată asigură o reglare constantă care limitează tensiunea curentului. Are o versatilitate excepţională – poate fi folosit în regim de creştere a tensiunii, în regim de scădere de tensiune şi de creştere-scădere a tensiunii sau în topologie SEPIC sau cu tensiune de retur, cu o eficienţă de până la 97%. Senzorul de curent fluctuant de 100V permite un control exact al curentului din LED. Gradarea precisă a luminii cu ajutorul modulatorului de impulsuri în lăţime permite o gradare în trepte de până la 3000:1. Se aprinde în mod delicat, împiedicând curenţii de pornire tranzitorii. Un mare avantaj este acela că frecvenţa circuitului se poate programa de la 100 kHz la 1 MHz, optimizând astfel eficienţa şi reducând totodată la minim dimensiunile şi costurile componentelor externe.
LT3756 asigură toate aceste avantaje într-un pachet miniatural de QFN cu 16pini şi dimensiuni de numai 3 × 3mm sau într-un pachet MSOP-16E. Circuitul este disponibil în trei modele.
LT3576 şi LT3756-2 conţin un pin de stare Open LED, iar modelul LT3576-1 are pe acelaşi pin pentru funcţia de sincronizare a frecvenţei.
Driverul şi controlerul LT3756 pot fi folosite nu numai pentru comanda LED-urilor de putere, ci în practic orice aplicaţii de putere în care este necesară reglarea constantă a tensiunii pentru limitarea curentului, cum ar fi de exemplu încărcarea bateriilor. Exemple de aplicaţii se găsesc în nota de proiect Design Note 461, dar şi în ideile de proiect LT3756 Design Ideas.
Dacă vă interesează, vă rugăm să ne contactaţi la adresa info@soselectronic.com

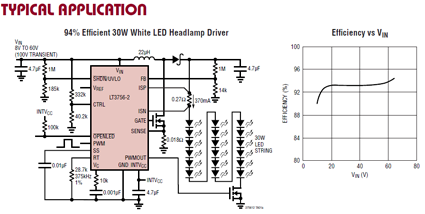

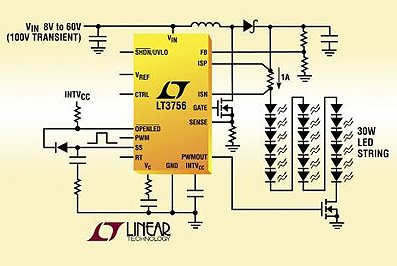

APLICAŢIE TIPICĂ – Driver de lampă frontală LED cu lumină albă, 30 W, 94% eficienţă

Avantaje / Caracteristici:
– Circuit integrat universal pentru comanda LED-urilor de putere şi alte aplicaţii de putere
– Gamă a tensiunii de intrare cuprinsă între 6 şi 100V
– Tensiune de ieşire de până la 100V
– Reglare constantă a curentului şi a tensiunii
– Gradare efectivă a culorii până la raportul 3000:1 prin modulatorul de impulsuri în lăţime
– Senzor de curent fluctuant 100 mV
– Protecţie deschisă LED
– Funcţionează în regim de scădere, de creştere şi de scădere-creştere a tensiunii, în topologie SEPIC sau cu tensiune de retur
– Frecvenţă ajustabilă 100 kHz – 1MHz
– Eficienţă de până la 97%
– Pin CTRL de gradare analogică a luminii
– Curent mic la întreruperea alimentării < 1uA - Pornire delicată programabilă - Pachet QFN-16 cu îmbunătăţire termică, dimensiuni 3 × 3mm sau MSOP-16E SOS electronic
