Analizorul logic AXIe model U4154A

1 FEBRUARIE 2012

Analizorul logic AXIe model U4154A combină captura sigură de date cu analiza profundă şi cu procedurile de validare incluse şi este destinat proiectanţilor şi producătorilor de echipamente operând cu viteze până la 4Gb/secundă pentru evaluarea rapidă, validarea rezultatelor şi diagnosticarea funcţională.

În modul de analiză a stărilor logice cu eşantionare sincronă, viteza datelor pe 68 de canale este de 4 sau 2,8 Gb/secundă şi pe 132 de canale este de 2,5 sau 1,4 Gb/secundă, la alegerea utilizatorului, cu adâncimea de memorie de maxim 200 Meşantioane. Pentru analiza de tip “diagrama ochiului” se obţin rezultate sigure pentru dimensiuni mici ca 100ps pe 100mV.

În modul de analiză în domeniul timp, cu eşantionare asincronă, viteza maximă a ceasului de eşantionare este de 5GHz sau perioadă de 200ps pe jumătate din canalele modulului analizor.
În modul zoom cu o memorie de 256Keşantioane viteza ajunge la 12,5GHz şi perioadă de 80ps.
În modul de analiză în domeniul timp, dacă sistemul funcţioneaza în salve de activitate urmate de perioade de pauză, analizorul oferă posibilitatea de temporizare tranziţională pentru a înregistra minute de activitate cu rezoluţia de eşantionare de 400ps (2,5GHz). În aceeaşi idee de utilizare eficientă a memoriei, se oferă suplimentar flexibilitatea de a creşte cantitatea de date capturate excluzând anumite linii din bus-ul de date sau semnale de la intrarea detectorului de tranziţii.
Un modul U4154A oferă analiza pentru 136 de canale logice.

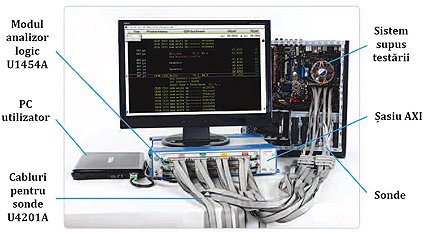

Două module U4154As pot fi combinate pentru un număr total de 272 canale cu o bază de timp şi secvenţă de declanşare comună. În acest sens se utilizează şasiul AXIe de tip M9502A cu 2 sloturi sau de tipul M95905A cu 5 sloturi.
Două module analizor de tip U4154As sunt necesare pentru capturarea datelor de citire/scriere pe o interfaţă de 64 de biţi a memoriilor DDR2/3.
Utilizatorul trebuie să dispună de un PC cu sistem de operare Microsoft Windows® XP (32-bit), Microsoft Windows® Vista (32/64-bit), sau Microsoft Windows® 7 (32/64-biţi).
Analizorul funcţionează pe o interfaţă PCIe sau cu un adaptor PCIe.
Agilent oferă pentru laptop PC un adaptor M9045A PCIe ExpressCard Adaptor şi cablul de date Y1200A PCIe ×4 sau ×8 de 2.0m lungime.
Pentru PCs desktop Agilent oferă M9047A PCIe Desktop Adaptor şi un cablu de date Y1202A PCIe ×8 de 2.0m lungime.
Analizorul se livrează cu 4 sonde U4201A de analizor logic.

COMTEST SRL
Tel: +40 21 2110883
Fax: +40 21 2110884
contact@comtest.ro
office@comtest.ro
www.comtest.ro
