Senzori avansaţi

5 IULIE 2011

Partea I

Cu o îndelungată tradiţie în dezvoltarea de soluţii senzoriale avansate, SICK este producătorul de top pentru aplicaţiile dvs. de automatizare. Aurocon COMPEC vă oferă prin intermediul SICK o serie de senzori meniţi să vă ajute în automatizarea proceselor dvs. industriale. Fie că este vorba despre senzori de culoare, de contrast, de lumines­cenţă sau de sisteme Vision şi scannere laser avansate, puteţi apela cu încredere la specialiştii COMPEC pentru a dezvolta împreună soluţiile automatizate de care aveţi nevoie.

SICK – pionierul în domeniul senzorilor de contrast de peste 60 de ani

Senzorii de contrast sunt în principal folosiţi la maşinile de tipărit şi de ambalat pentru detecţia marcajelor de control. Linia SICK de senzori de contrast KT detectează chiar şi marcajele de mici dimensiuni la cele mai mari viteze, precum marcajele prezente pe folii sau pe ambalaje. Aceşti senzori detectează variaţiile de gri între fundal şi marcaj tipărit pe suprafeţe mate, strălucitoare sau transparente. Pentru a îndeplini cerinţele variate ale clienţilor, există o varietate de tipuri de senzori de contrast, cu diferite rezoluţii şi metode de învăţare. Dintre beneficiile inerente enumerăm: precizia de poziţionare prin intermediul detectării marcajelor de pe foliile de ambalaje creşte calitatea ambalării, uşor de integrat în maşinile de ambalat datorită dimensiunii reduse, flexibilitate maximă asigurată de procese diferite de învăţare a contrastului.

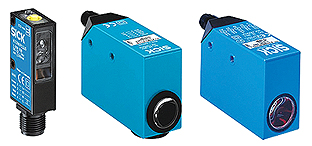

KT3

Mic şi compact
• Utilizare universală datorită tehnologiei LED cu 3 culori;
• Funcţie simplă de învăţare pentru setarea culorii de transmisie, a punctului de comutaţie şi a luminozităţii;
• Carcasă de dimensiuni reduse.
În special pretabil pentru:
• Contraste slabe
• Spaţii restrânse

KT5-2

Robust şi flexibil
• Indicator cu bare pentru vizualizarea randamentului de detecţie a contrastului;
• Diferite distanţe de detecţie şi spoturi luminoase;
• Carcasă dură şi multifuncţională.
În special pretabil pentru:
• Instalaţii împachetare
• Condiţii de lucru cu contrast variabil

KT10-2

Rapid şi precis
• Detecţie precisă la viteze mari de producţie;
• Afişaj permanent pentru înregistrarea calităţii detecţiei de contrast.
În special pretabil pentru:
• Industria tipografică şi a hârtiei

KT3/8 Laser

Puternic şi precis
• Tehnologie laser;
• Distanţă mare de detecţie;
• Spot luminos foarte precis focalizat.
În special pretabil pentru:
• Industria tipografică şi a hârtiei

Focalizare pe culoare

Senzorii de culoare detectează culoarea unei suprafeţe. Senzorii emit unde luminoase (cu ajutorul LED-urilor roşu, verde şi albastru) pe obiectele ce se doresc a fi testate, calculează apoi coordonatele de cromianţă din radiaţia reflectată şi le compară cu cele stocate în etapa de învăţare a culorii de referinţă. Dacă valorile se încadrează în gama de toleranţă, este emis un semnal. Beneficiile sunt numeroase precum, identificarea şi stocarea a până la patru culori, fără a mai fi nevoie să se reprogrameze senzorul reducându-se astfel timpii morţi.
Culorile de rezoluţie ridicată pot fi potrivite exact pentru o fiabilitate crescută a proceselor.

CSM1

Soluţia economică
• Poate fi salvată ca referinţă o singură culoare;
• Distanţa de detecţie de 12,5mm;
• Teach-in static
• Carcasă de dimensiuni reduse.
În special pretabil pentru:
• Aplicaţii cu suprafeţe monocrome
• Spaţii restrânse

CS8

Avansat
• Pot fi învăţate până la patru culori;
• Timp redus de răspuns;
• Carcasă metalică cu două fante de ieşire a luminii.
În special pretabil pentru:
• Instalaţii împachetare
• Condiţii de lucru cu suprafeţe de diferite culori

LUT1

Soluţia compactă
• Setare practic infinită a pragului, folosind tastatura încorporată;
• Distanţa de detecţie de 150mm;
• Frecvenţă mare de detecţie de până la 600kHz.
În special pretabil pentru:
• Aplicaţii simple de detecţie a marcajelor fluorescente
• Spaţii restrânse

LUT3

Performanţă
• Distanţa de scanare de până la 50mm
• Distanţe de scanare ce se schimbă prin înlocuirea lentilelor
• Carcasă metalică rezistentă la medii dure de lucru
În special pretabil pentru:
• Aplicaţii pretenţioase cu marcaje invizibile

Detecţia marcajelor invizibile cu senzori de luminescenţă

Senzorii de luminescenţă detectează marcajele care sunt vizibile doar la raze ultraviolete. Acest lucru se datorează substanţelor fluorescente prezente pe marcajul tipărit, care convertesc lumina ultravioletă în lumină vizibilă şi astfel detectabilă. Raza luminoasă vizibilă este recepţionată de către senzorul de lumines­cenţă şi evaluată.
Efectul de iluminare a substanţelor fluorescente este datorat prezenţei luminoforilor – mici particule care trans­formă razele ultraviolete în raze luminoase vizibile de diferite lungimi de undă şi diferite intensităţi. Aceşti luminofori pot fi adăugaţi aproape fiecărei substanţe cum ar fi cretă, ceară, plastic, cerneluri, uleiuri, grăsime, etichete sau markere speciale.

Corectitudine detectată instant>

Senzorii furcă de la SICK operează folosind designul tip receptor-emiţător. Alinierea consumatoare de timp nu mai este necesară având în vedere că atât emiţătorul cât şi receptorul sunt încorporate în acelaşi senzor. Senzorii furcă folosesc două principii de detecţie: senzorii furcă optici care folosesc întreruperea razei optice continue de către un obstacol cu detecţia fiabilă chiar şi a celor mai mici absorbţii de lumină; senzorii furcă ultrasonici ce folosesc sunetele permanent generate pentru a detecta obiectele din interiorul zonei de detecţie.

UF3

Transparenţă
• Timp mic de răspuns de numai 300us
• Dimensiunea minimă a obiectului: 2mm
• Frecvenţă mare de detecţie de până la 1200kHz

În special pretabil pentru:
• Detecţia marcajelor tipărite pe folii transparente din industria de ambalare.

WFnext

Viteză
• 10Khz frecvenţa de detecţie la un timp de răspuns de numai 100us
• Dimensiunea minimă a obiectului: 0,2mm
• Carcasă metalică rezistentă la medii dure de lucru
În special pretabil pentru:
• Aplicaţii unde viteza de procesare este ridicată.

Distribuitor autorizat SICK: AUROCON COMPEC srl
www.compec.ro
