ISTN-LCD – O nouă soluţie alternativă la afişajele de contrast ridicat/unghi mare de vizualizare

30 SEPTEMBRIE 2010

În ziua de azi, cererea de rapoarte de contrast ridicate pentru dispozitive electronice trebuie să fie întotdeauna considerată o problemă importantă. Tehnologia relevantă ţintind dezvoltarea pentru îmbunătăţirea contrastului pentru afişajele LCD monocrome este să se ofere afişaje DFSTN (Double-Film-Compensated STN) sau OLED.
Totuşi, costul pentru aceste două soluţii este mult prea ridicat în comparaţie cu tehnologia ISTN-LCD. Datorită proprietăţilor tehnologiei ISTN de contrast ridicat şi unghiuri largi de vizualizare şi luminozitate ridicată, aceasta este foarte potrivită

Display ISTN-LCD cu afişare cu LED roşu

pentru instrumente auto, aplicaţii portabile, echipamente de măsurare şi testare şi alte produse industriale. Tehnologia ISTN-LCD oferă o alternativă reală la LCD-urile mono pentru aplicaţii care necesită un contrast excepţional şi unghiuri de vizualizare mai largi.

Ce este Tehnologia ISTN-LCD?
ISTN (Improved Super Twisted Nematic) încor­porează o vopsea dicroică specială în cristalul lichid STN normal. Tehnologia ISTN adaugă o componentă denumită vopsea dicroică (bicoloră) în cristalul lichid şi care are capacitatea anti-izotropă de a absorbi coeficientul de lumină vizibilă. Din moment ce cantitatea de compus extra de vopsea dicroică este foarte mic, însumând sub 1%, acesta a fost denumit Oaspete (Guest), iar cristalul lichid original a fost denumit Gazdă (Host). Astfel, tehnologia ISTN este de asemenea cunoscută ca lichid GH-LCD (Guest-Host Liquid Crystal Display).

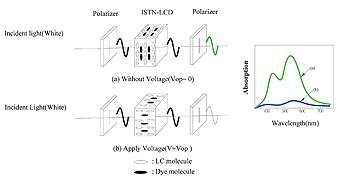

Figura 1

Aspecte teoretice asupra ISTN
Tehnologia ISTN înseamnă adăugarea unei vopsele dicroice tip baghetă (rod-like) în cristalul lichid STN normal. Cum este prezentat şi în desenul alăturat (figura 1), câmpul electric extern s-a schimbat, direcţia vopselei dicroice va fi schimbată ca un cristal lichid normal. Deşi fără o tensiune aplicată la ISTN-LCD, direcţia luminii incidente prin polarizator este paralelă cu vopseaua dicroică, astfel, lumina va fi absorbită de moleculele de vopsea dicroice cum este prezentat în figura 1(a).
Când tensiunea a fost aplicată la ISTN-LCD, direcţia luminii incidente prin polarizator este verticală la vopseaua dicroică, astfel, mare parte din lumină va trece prin moleculele de vopsea dicroică după cum este prezentat în figura 1(b). Diferenţa de absorbţie a luminii incidente care trece prin polarizator este denumită coeficient dicroic. Diferenţa este evidentă între lungime de undă şi absorbţie pentru figurile 1(a) şi 1(b) menţionate, fără şi cu tensiune aplicată la ISTN-LCD. Prin teoria de mai sus a modului ISTN-LCD, se poate profita de caracteristicile acestea pentru a obţine un unghi larg de vizualizare şi penetrare ridicată a afişajelor de contrast ridicat.

Figura 2

Caracteristici ale ISTN-LCD
O caracteristică foarte importantă a ISTN-LCD este coeficientul dicroic care variază de la proporţia mole­culei de vopsea dopate şi concentraţia de dopaj.
Figura 2 reprezintă un exemplu de spectru de absorbţie folosind ca referinţă diferite proporţii de molecule de vopsea.
Caracteristici principale
1. Afişare cu fond foarte întunecat.
2. Contrast şi luminozitate ridicată.
3. Unghi larg de vizualizare.

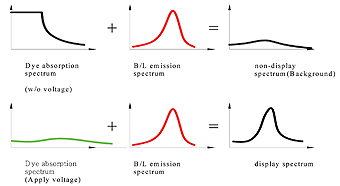

Prin utilizarea avantajului diferitelor culori şi nuanţe ale vopselei dicroice, împreună cu diferite afişaje LED şi film special din polimeri – ca o a doua celulă să compenseze dispersia luminii – conduc la un afişaj mai subţire şi proprietăţi de vizualizare îmbunătăţite, cum este unghiul larg de vizualizare şi luminozitatea ridicată. Figurile de mai sus sunt exem­ple de spectru prin utilizarea ca referinţă a vopselei dicroice şi afişării de fundal LED.
Cea mai bună performanţă a afişajelor ISTN-LCD este cu LED-uri roşii, galbene chihlimbar şi verzi.
Acest articol speră sa fie de ajutor în oferirea de informaţii de bază despre tehnologia ISTN-LCD.

Display ISTN-LCD cu afişare cu LED galben

Display ISTN-LCD cu afişare cu LED verde

Pentru informaţii suplimentare adresele de contact sunt următoarele:

Winstar Display Co. Ltd.
No. 163 Chung-Chung Road.
Taichung City, Taiwan, R.O.C.
Tel: 886-4-24262208
Fax: 886-4-24262207
sales@winstar.com.tw
www.winstar.com.tw
