SH-2A 200 MHz Superscalar RISC cu FPU, Flash, Ethernet, USB şi CAN

17 IUNIE 2009

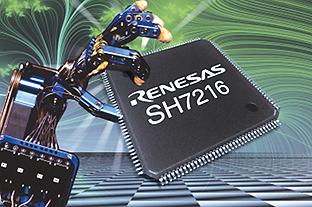

Cu noua SH7216, Renesas anunţă un grup de dispozitive care oferă un nucleu superscalar SH-2A de 32 biţi cu memorie flash la 100MHz şi o unitate de calcul în virgulă mobilă simplă şi dublă precizie la 400 MFLOPS. Adăugând FPU la SH-2A se extinde posibilitatea executării operaţiilor de peste 10 ori mai rapid decât la produsele anterioare. În plus, grupul SH7216 implementează tehnici avansate de pre-fetch şi cache pentru a oferi până la 400 DMIPS în cazul execuţiei instrucţiunilor folosind memoria flash şi 480 DMIPS în cazul folosirii RAM. Produsele includ şi 15 bancuri dedicate de regiştri pentru a reduce latenţa la 6 cicluri. Noul grup va oferi până la 1 MB memorie flash şi până la 128 KB on-chip RAM. Pentru memoria flash, Renesas foloseşte faimosa ei tehnologie MONOS (metal oxide nitride oxide silicon) – cea mai rapidă memorie flash integrată – care rulează la viteza maximă a clock-ului CPU. Celulele flash sunt foarte fiabile şi pot fi realizate în dimensiuni mici – iar mai mic înseamnă şi mai rapid. Pentru a rula la viteza maximă a CPU, flash-ul se cuplează la CPU printr-o magistrală de 128 biţi. Codul program secvenţial se execută la viteza maximă în timp ce instrucţiunile non-secvenţiale necesită doar un ciclu în plus.

Conectivitate
În aproape toate domeniile de aplicaţie funcţiile de comunicaţii de mare viteză au devenit indispensabile odată cu creşterea performanţelor. Echipamentele industriale actuale trebuie să facă faţă protocoalelor de comunicaţie de mare viteză. De aceea noul SH7216 va fi echipat cu un set de interfeţe inclusiv 10/100 Mbps Ethernet MAC conform standardului IEEE 802.3, interfaţă CAN, USB 2.0 şi SPI de mare viteză, eliminând necesitatea componentelor adiţionale pe PCB.

Periferice pentru echipamente industriale
Grupul SH7216 va asigura două unităţi motor control timer de ultimă generaţie (MTU2 şi MTU2S) care pot acţiona două motoare simultan făcând posibil servo-controlul multi-axe de înaltă precizie. Noile cipuri sunt dotate cu convertoare A/D de 12 biţi cu timp de conversie de 1ms pentru îmbunătăţirea preciziei şi acurateţei controlului motoarelor sau altor aplicaţii. În plus, dispozitivele oferă data flash pentru stocarea datelor non-volatile, controler de transfer de date şi DMAC pentru reducerea încărcării CPU. Noile memorii flash de date oferă suportul funcţional pentru scrierea datelor în acelaşi timp cu execuţia programului fără încetinirea acesteia din urmă – facilitate perfectă pentru orice cerinţe de backup. Grupa de dispozitive SH7216 poate funcţiona de la o singură sursă de alimentare de 3,3V pentru partea digitală şi o sursă de 5V pentru convertorul A/D.
Capsulele disponibile sunt: 176-pini LQFP (24 x 24mm), 176-pini LQFP (20 x 20mm), şi 176-pini BGA (13 x 13mm).
În ansamblu, SH7216 va asigura un nivel ridicat de performanţă, precizie şi integrare pentru aplicaţii de automatizare precum acţionări AC, echipamente de automatizări în fabrici, automatizări în construcţii (aer condiţionat, sisteme de monitorizare electrice) şi diferite sisteme de comunicaţii care în trecut se realizau cu FPGA, DSP sau coprocesoare de comunicaţii.
Întregul grup SH7216 va consta din 36 dispozitive împarţite în 12 subgrupe care diferă prin capacitatea de memorie on-chip, capsulă, cu sau fără FPU sau Ethernet.
Evaluarea poate fi susţinută imediat prin folosirea kitului de evaluare pentru familia SH7670 (cu accent pe FPU şi Ethernet) sau SH7211 (cu accent pe performanţe flash sau periferice). Primele mostre sau cipuri de evaluare sunt aşteptate în trimestrul 3 din 2009.

Ing. Marian Enache
Application Engineer
MSC-Mibatron s.r.l.
Str. Barbu Văcărescu nr. 129, Et. 1, B-020272 Bucureşti – 2

O firmă a grupului MSC Vertriebs GmbH
mena@msc-ge.com
bucuresti@msc-ge.com
Tel./Fax +40 (21) 2302530
www.msc-ge.com

COMPETENÞÃ ÎN ELECTRONICÃ
