Controlul câmpului electromagnetic în mediul industrial şi nu numai

17 IUNIE 2009

Caracteristici tehnice
– Cu sonda internă, izotropică, pentru măsurarea câmpului magnetic.
– Banda de frecvenţă, scală şi măsurători dinamice: precizia variază în funcţie de sonda izotropică folosită.
– Display cu cristale lichide (LCD) 160 x 140 pixeli.
– 6 standarde încorporate incluzând şi ICNIRP (Exemple: BGV B11 Exp.1,2h/d, Exp.2, DIN/VDE 0848, şi altele opţional)
– Supraveghere: înregistrare automată cu interval de timp 1 … 999s
– Memorie: 1MB
– Comunicaţie RS232 serial port – rată transfer 4,800 … 57,600 Bauds
– Ieşiri analogice (3 canale) standardizate: scală 1V – 0 la 30kHz
– Temperatura de operare: 0 … +50°C
– Alimentare: cu baterii sau acumulatori.

Opţionale
Protecţie şi transport
– Geantă mica: P01.1673.07
– Geanta mare: P01.1673.08
– Geantă: P01.1673.09

Sonde câmp magnetic
– MF400: P01.1673.02
– MF400H: P01.1673.03
– MF05: P01.1673.04

Sondă câmp electric – EF: P01.1673.05
Baterii: P01.1673.06
Alimentator 230V: P01.1673.13
Trepied AI: P01.1673.10
Opţiuni:
osciloscop
analizor FFT
înregistrare măsurători
Cablu Trigger: P01.1673.11
Cablu RS232: P01.1673.12

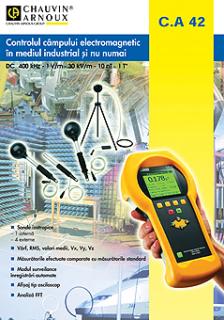

C.A 42 este un aparat pentru măsurarea câmpului electric şi magnetic de joasă frecvenţă destinat verificării emisivităţii oricărui aparat electric în concordanţă cu cererile EMC. De asemenea, el verifică nivelurile câmpului prezent într-un anumit domeniu de activitate în contextul standardelor internaţionale de protecţie a individului ori a locului unde acesta îşi desfăşoară activitatea.
C.A 42 poate afişa variaţia câmpului electric şi magnetic în timp (modul osciloscop) sau distribuţia armonicelor frecvenţei calculate în modul FFT.

Funcţia osciloscop
– Reprezintă variaţia valorilor medii, RMS ori valorii de vârf în una din cele 3 axe (x, y, sau z) în timp.
– Bază de timp reglabilă
– Sincronizare: declanşarea reglabilă a polarităţii şi nivelului
– Funcţia “Hold” cu folosirea unui cursor ajustabil
– Zoom: creşte rezoluţia de 20 sau 40 de ori.

Clienţii
– Furnizorii şi beneficiarii de energie electric
– Producătorii de energie şi cei care folosesc echipamente electrice şi electrocasnice.
– Căile ferate, Automobile etc.
– Firmele autorizate să facă asemenea inspecţii

Opţiunea analiza frecvenţei (FFT)
– Reprezentarea componentelor armonice şi nearmonice ale câmpului studiat a valorii medii, RMS ori de vârf în una din cele 3 axe (x, y, sau z)
– FFT calculate pe 2048 puncte
– Lăţimea de bandă de 3dB, d: 91kHz (depinde de sondă)
– Funcţia Hold cu folosirea unui cursor ajustabil
– Zoom: creşte rezoluţia de 8 ori.

Foarte uşor de folosit, acest aparat are senzorul isotropic de măsurare a câmpului încorporat.
Alte 4 tipuri de sonde sunt accesibile ca opţionale: EF400 – pentru măsurarea câmpului electric (1V/m până la 30kV/m) şi trei pentru măsurarea câmpului magnetic MF05, MF400 şi MF400H (10nT până la 1T) dintre care una măsoară şi câmpul magnetic al pământului.

Domenii de aplicare
– EMC: câmpuri radiate de echipamentele electrice
– Protecţia individuală: verificarea tvalorilor de câmp stipulate în standarde (ICNIRP etc.).

C.A 42 este în special destinat să măsoare câmpul electric şi magnetic în domeniul de frecvenţă joasă (DC la 400kHz) şi să compare valorile măsurate cu cerinţele directivelor Europene şi standardele internaţionale (IEC, EN, DIN, UTE, VDE, BGV, ICNIRP etc.).
Măsurătorile făcute de acest aparat sunt afişate ca valori absolute (V/m sau T sau ca multipli şi submultipli ai acestora) sau ca valori relative (%) comparate cu valorile de referinţă stabilite în standardele internaţionale.
Aplicabilitatea lor este în domeniul de interes public şi privat ca şi testarea conformităţii electromagnetice a aparatelor industriale.
Funcţia de supraveghere pe termen lung a evoluţiei câmpurilor este făcută de modul de înregistrare automat; intervalul de timp dintre măsurători poate fi configurat de la 1 la 999 secunde.

ARC BRAŞOV reprezentant autorizat CHAUVIN ARNOUX

Ing. Gabriel Ghioca
Email: gabriel.ghioca@arc.ro

ARC BRAŞOV SRL
Str. Grădinarilor nr. 22 Braşov-500096
Tel.: +40 (0) 268 472577
Fax: +40 (0) 268 419749
Internet: www.arc.ro
