Controler DC/DC de tip step-up, 100V, No RSENSE, sincron, cu eficienţă de 97%, elimină nevoia de radiator

6 IUNIE 2007

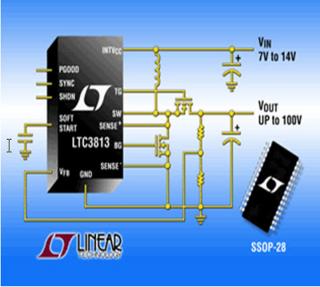

MILPITAS, CA – 28 Iunie 2007 – Linear Technology Corporation anunţă LTC3813, un controler switch regulator, de tip step-up, sincron, No RSENSE ce elimină dioda de putere şi radiatorul, necesare în mod normal în cazul convertoarelor de putere medie, până la mare, asincrone. LTC3813 poate regla tensiuni de ieşire de până la 100V şi are drivere puternice, pe poarta MOSFET, dublu canal n, de 1 ohm, ce sunt capabile să asigure curenţi mari pentru a schimba porţi mari MOSFET rapid. Acest lucru minimizează pierderile de tranziţie şi permite plasarea în paralel a MOSFET-urilor pentru aplicaţii de curent mai mare. În plus, LTC3813 poate regla o ieşire de 50V la 4A cu eficienţă de până la 97% de la o sursă de intrare de la 10V până la 40V. Aplicaţiile includ automobilele, avioanele, telecomunicaţiile, echipamentele de reţelistică, serverele, sistemele de control industrial şi staţiile de bază unde un convertor DC/DC de tip step-up trebuie să ofere putere mare cu o cantitate mică de căldură disipată, într-o soluţie de dimensiuni mici.
LTC3813 utilizează modul de control al curentului şi menţine acurateţea tensiunii de referinţă de ±0.875% într-un domeniu de temperatură de operare de la -40°C la 85°C. Mai mult decât atât, acestă parte utilizează o arhitectură pentru controlul curentului de vârf de off-time, constant şi are un aplificator de eroare cu lăţime de bandă mare (25MHz) ce asigură un răspuns foarte rapid pentru tranzitul pe linie sau sarcină. Arhitectura pentru curentul constant de off-time asigură o protecţie precisă pentru limita curentului ciclu-cu-ciclu; o caracteristică esenţială pentru protejarea ieşirilor cu tensiuni mari de condiţii de supracurent. Frecvenţa de operare este selectată de un rezistor extern, de la 100kHz la 1Mhz, ce este de asemenea compensată pentru variaţii ale VIN şi poate fi sincronizată cu ajutorul unui ceas extern, pentru aplicaţiile sensibile la zgomot. Mai mult decât atât, această parte are o pornire programabilă, închidere programabilă în caz de subtensiune şi un semnal de putere ce monitorizează tensiunea de ieşire.
LTC3813 este oferit într-un pachet SSOP-28 ce asigură 3 pini neconectaţi între pinii adiacenţi corespunzători tensiunilor mari şi mici pentru claritate extra în urmărirea plăcii PC, compatibil cu standardul IPC-2221, pentru plăcile de circuit, cu referire la spaţierea între pinii de tensiuni înalte. Preţul pentru o cantitate de 1,000 bucăţi începe de la 3.75$ fiecare.
Rezumat al caracteristicilor: LTC3813
Operare cu o tensiune de ieşire de până la 100V
Eficienţă de 97%
Drivere mari pentru poarta de 1 ohm
Elimină radiatorul pentru cerinţele de putere medie până la mare
Nu necesită rezistor de detectare a curentului
Modul de control al curentului
Off-time constant ajustabil pentru un răspuns la tranziţii extrem de rapid
Sincronizabil la un ceas extern
Acurateţe de referinţă de ±0.875% între -40°C şi +85°C
Pornire soft programabilă
Semnal de putere
Închidere programabilă pentru subtensiuni
Limită a curentului ajustabilă ciclu-cu-ciclu
