Cuptoare reflow cu convecţie orizontală

31 IANUARIE 2007

Soluţia optimă în tehnologia fără plumb

Pentru lipirea componentelor SMT tehnologia cea mai răspândită şi acceptată de către utilizatori este aceea cu convecţie totală (circularea aerului cald). În cadrul acestuia circulaţia aerului cald faţă de PCB poate fi verticală sau orizontală.
Cuptoarele reflow cu convecţie verticală au arătat o bună comportare în cazul tehnologiei cu plumb, unde fereastra de operare (windows process) este de 40-50 grade Celsius, dar în cazul materialelor de lipit fără plumb unde această fereastră de operare se restrânge la 10-15 grade Celsius, deja la anumite tipuri de componente – mai ales la componentele BGA sau la PCB uri mai complexe – fluxul neregulat al cantităţii de aer din zonele cuptorului (apar diferenţe de temperatură din această cauză între diferitele puncte ale zonei) cauzează deja defecte. (v. figura 1).
Cuptorul dezvoltat şi patentat de către APS-Novastar care utilizează tehnologia convecţiei orizontale asigură o împărţire uniformă a aerului cald şi implicit a temperaturii în zonele cuptorului, având aceeaşi temperatură în fiecare punct al zonei. (v. figura 2).

Figura 1

Figura 2

Prin această tehnologie la materialele de lipit fără plumb creşte calitatea punctului de lipire, reducând la minimum defectele de lipire. În cazul cuptoarelor cu convecţie verticală din cauza diferenţelor de temperatură, condensul din camere este destul de semnificativ (fluxul care se vaporizează se depune pe pereţii şi piesele camerelor), cea ce generează cheltuieli lunare semnificative de întreţinere pentru utilizatorul acestora. Acestea sunt dotate inclusiv cu camere de colectare a fluxului pentru colectarea acestuia.

În cazul cuptoarelor cu convecţie orizontală datorită împărţirii uniforme a temperaturii din efectul de condens este practic redus la cantităţi minimale, astfel că nu este nevoie de a utiliza acele camere de colectare a fluxului, scăzând astfel cheltuielile de întreţinere a echipamentului. De asemenea, consumul de nitrogen în cazul cuptoarelor cu convecţie orizontală este semnificativ mai scăzut decât în cazul celor cu convecţie verticală, reducând şi prin aceasta cheltuielile de funcţionare a echipamentelor. Cuptoarele reflow produse de către APS-Novastar pot fi după numărul de zone, cu 1-3-4-6-8-12 zone, asigurând astfel deservirea producţiei mici, mijlocii sau industriale de serie. Echipările de bază a cuptoarelor reflow produse de către APS-Novastar: Tehnologie convecţie orizontală folosită în tehnologia fără plumb, memorarea a 100 de profile, timer pentru 7 zile, display-ul temperaturii în timp real pe ecranul grafic, sistem metric sau englez, protecţie memorie cu baterie, meniu protejat de parolă, unitate de răcire, conveyor uşor din oţel, capac uşor din oţel, hublou şi iluminare interioară pentru controlul vizual al procesului, suport inferior închis (excepţie făcând modelul 1200 şi GF-B). Se pot comanda în opţiune: Indicator luminos funcţiune, conveyor cu degete, infuzie nitrogen, interfaţă PC, KIT control profil reflow PAK sau opţiuni unicate. Caracteristicile principale ale echipamentelor sunt cuprinse în tabelul din figura 3.

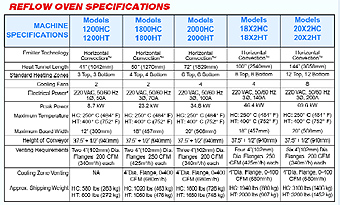

Figura 3
